Pompa 20F440 FLOWMAX SAMES KREMLIN.(20.220).Pompa do malowania, pompa malarska, pompa do farb, pompa lakiernicza, pompa do lakierowania, pompa do lakieru. |
Pompa Tłokowa SAMES KREMLIN 20F440 ze stali szlachetnej wysokociśnieniowa cyrkulacyjna. |
| |
  |
| |
| Pompa mieszkowa o bardzo dużej wydajności, bez zewnętrznych uszczelnień, do zasilania cyrkulacji i obsługi urządzeń automatycznych. |
| |
OPIS TECHNICZNY. Pompa 20F440 FLOWMAX Kremlin Rexson |
| |
| Stosunek sprężania |
20/1 |
| Objętość produktu na cykl (cm3) |
440 |
| Ilość cyklów na litr produktu |
2,3 |
| Débit produkt à 20 cycles / mn (l/mn) |
8,8 |
| Swobodne natężenie przepływu (l/min) |
26,4 |
| Zużycie powietrza w 20 cyklach/min przy ciśnieniu 5 barów |
63,4 |
| Maks. ciśnienie powietrza wchodzącego (bar) |
6 |
| Maksymalne ciśnienie produktu (bar) |
120 |
| Maksymalna temperatura produktu (°C) |
50 |
| Poziom hałasu (dBA) |
< 82 |
| Zestaw uszczelek |
Mieszek |
Polietylen |
| Dolne i górne |
GT (Polietylen) |
| Waga (kg) |
66 |
| Część mokra |
Stal nierdzewna, chromowana
utwardzana stal nierdzewna, węglik |
| Wysokość (cm) |
111,5 |
| Szerokość (cm) |
64 |
| Głebokość (cm) |
32,5 |
|
| |
CECHY i KORZYŚCI korzystania z POMPY 20F440 FLOWMAX Kremlin Rexson |
| |
| CECHY |
KORZYŚCI |
| Uszczelnienie poprzez 1 uszczelkę mieszkową o dużym skoku |
Doskonała niezawodność i trwałość Wyeliminowanie miseczek ze smarem Wyeliminowane ryzyko wycieków. Idealna szczelność układu - doskonała w pracy z katalizatzłotaami wrażliwymi na wilgoć Przystosowany do produktów UV i wstępnie katalizowanych |
| Ergonomiczna budowa przepływu produktu |
Płynny przepływ dla szerokiej gamy produktów |
| Budowa ze stali szlachetnej |
Przystosowany do produktów wodzłotaozcieńczalnych |
| Doskonale wyważony układ hydrauliczny |
Stałe natężenie przepływu |
| Ruchome uszczelnienie tłoka |
Bezpieczne zasysanie |
|
| |
| Złączki |
| |
| Złączka |
Wlot powietrza (zawór) |
F 3/4" BSP |
| Wejście produktu |
F 1" BSP |
| Wyjście produkt |
F 3/4 NPS |
|
| |
Konfiguracja POMPY 20F440 FLOWMAX Kremlin Rexson |
| |
| Montaż |
Ssak |
Rura spustowa |
Regulator ciśnienia produktu |
Regulator powietrza rozpylającego |
Filtr |
Nr katalogowy |
| Ścienny |
- |
- |
• |
- |
- |
151.860.200 |
|
| |
| WÓZEK, SSAKI I RURA SPUSTOWA |
| |
| Oznaczenie |
Nr katalogowy |
| Wózek, dwa wzmocnione ramiona, bez kraty |
051.231.000 |
| Podstawa pompy |
051.341.206 |
| Zestaw filtra ze stali nierdzewnej 3/4" |
155.581.400 |
| Ssak Ø25 rurka o długości 600mm |
049.597.100 |
| Rura spustowa stal szlachetna złączka F 18 x 125 |
049.596.000 |
|
| |

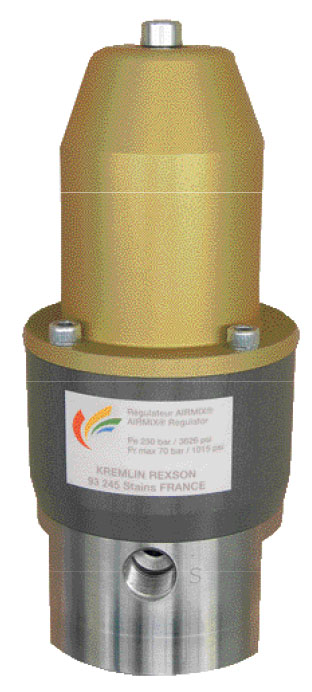

Regulator ciśnienia - sterowanie ręczne - AIRMIX |
| Regulator ciśnienia AIRMIX® jest wykorzystywany w pracy z produktami płynnymi. |
| |
| OPIS TECHNICZNY |
| |
| Zakres ciśnienia (bar) |
Wejście |
250 max |
| Wyjście (zależnie od wersji) |
10 - 70 ; 10-120 |
| Waga (kg) |
3,6 |
| Szerokość (cm) |
8,9 |
| Wysokość (cm) |
20 |
| Część mokra |
Stal nierdzewna, PTFE, węglik |
|
| |
 |
| Złączki |
| |
| Złączka |
Wejście produktu |
F 3/8" NPS |
| Wyjście produkt |
F 3/8" NPS |
|
| |
| Konfiguracja |
| |
| Oznaczenie |
Nr katalogowy |
| Regulator 250 - 10 / 70 barów |
155.271.730 |
| Regulator 250 - 10 / 120 barów |
155.271.735 |
| Regulator wersja PH 250 - 10 / 120 barów |
155.271.770 |
| Wyposażenie opcjonalne : |
155.484.010 |
| Podstawa regulatora: |
|
| |

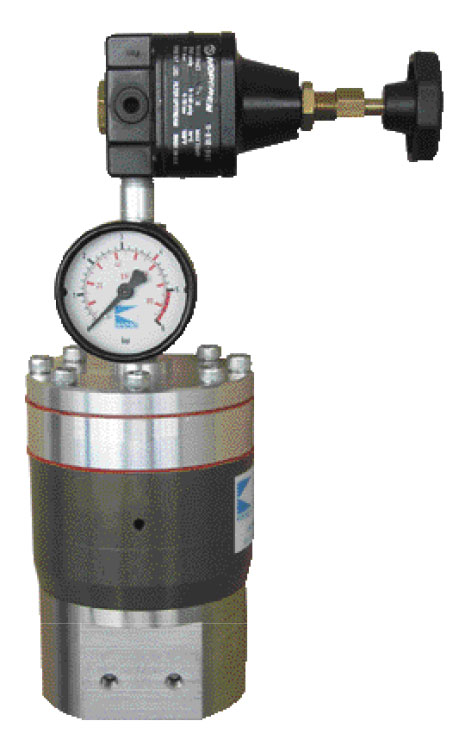

| Regulator ciśnienia - sterowanie zdalne - AIRMIX® |
| Regulator ciśnienia AIRMIX® jest wykorzystywany w pracy z produktami płynnymi. Wersja z pilotem oferuje wysoki poziom precyzji regulacji i możliwość sterowania z oddalenia. |
| |
 |
| |
| Zakres ciśnienia (bar) |
Wejście (zależnie od wersji) : maks. 120 barów (wersja 5-40) lub maks. 250 barów (werjs 10-70 i 10-120) Wyjście (zależnie od wersji) : 05 - 40 ; 10-70 ; 10-120 |
| Waga (kg) (max : wersja 10-120) |
4,1 (max : wersja 10-120) |
| Szerokość (cm) - bez pilota |
8,9 |
| Wysokość (cm) - (max : wersja 10-120) |
27,5 |
| Część mokra |
Stal nierdzewna, PTFE, węglik |
|
| |
| Złączka |
Wejście produktu |
F 3/8" NPS |
| Wyjście produkt |
F 3/8" NPS |
| Wlot powietrza (sterowanie) |
F 1/4" BSP |
|
| |
| Oznaczenie |
Nr katalogowy |
| Regulatzłota sterowany zdalnie z pilotem 120 - 5 / 40 barów |
155.271.765 |
| Regulatzłota sterowany zdalnie z pilotem 250 - 10 / 70 barów |
155.271.750 |
| Regulatzłota sterowany zdalnie z pilotem 250 - 10 / 120 barów |
155.271.755 |
| Regulatzłota sterowany zdalnie bez pilota 120 - 5 / 40 barów |
155.271.760 |
| Regulatzłota sterowany zdalnie bez pilota 250 - 10 / 70 barów |
155.271.740 |
| Regulatzłota sterowany zdalnie bez pilota 250 - 10 / 120 barów |
155.271.745 |
|
| |
KONFIGURACJA REGULATORÓW STEROWANYCH ZDALNIE, Z WKŁADAMI, BEZ PILOTA |
| |
| Oznaczenie |
Nr katalogowy |
| Regulatzłota sterowany zdalnie z wkładem 120 - 5 / 40 |
155.271.719 |
| Regulatzłota sterowany zdalnie z wkładem 250 - 10 / 70 |
155.271.715 |
| Regulatzłota sterowany zdalnie z wkładem 250 - 10/160 |
155.271.716 |
|
| |
Regulator ciśnienia - sterowanie zdalne - AIRMIX® |
| |
| Oznaczenie |
Nr katalogowy |
| Podstawa regulatora |
155.484.010 |
|
| |
Regulator rozprężny AIRMIX® |
| Opis Techniczny |
| |
| Zakres ciśnienia (bar) |
Wejście |
120 max |
| Regulowane wyjście |
10-120 |
| Waga (kg) |
3,6 |
| Szerokość (cm) |
8,9 |
| Wysokość (cm) |
20 |
| Część mokra |
Stal nierdzewna, PTFE, węglik |
|
| |
 |
| |
| Złączka |
Wejście produktu |
F 3/8" NPS |
| Wyjście produktu |
F 3/8" NPS |
|
| |
| Konfiguracja |
| |
| Montaż |
Złączka (ssanie) |
Nr katalogowy |
| Regulator sterowany ręcznie 120 - 10/120 |
- |
155.271.835 |

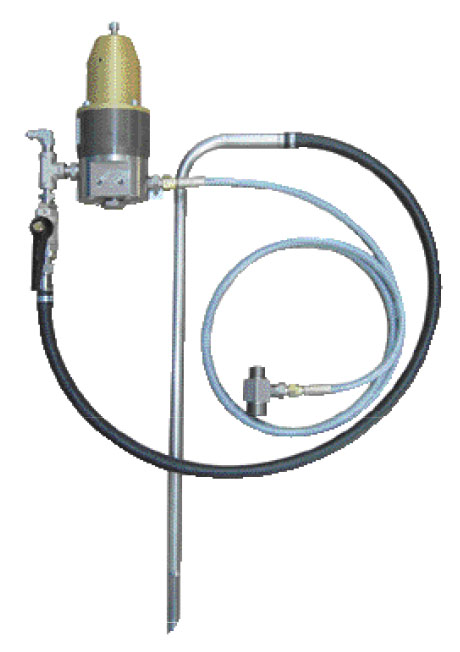

| Regulator sterowany ręcznie 120 - 10/120 wyposażony w zestaw do montażu ściennego, 2m przewód produktu i złączkę ssania pompy |
26 x 125 |
051.314.030 |
| Podstawa ścienna |
|
155.484.010 |
|
| |
| Manometry wysokociśnieniowe |
| Manometr ze specjalną osłoną zapobiegającą przed zabrudzeniem produktem i łatwą w płukaniu. Manometry ze szklanym ekranem, wypełnienie gliceryną, są zbudowane z metalu i dzięki temu odporne na działanie rozpuszczalników i wstrząsy. |
| |
 |
| |
| KONFIGURACJA MANOMETRÓW |
| |
| Oznaczenie |
Zakres ciśnienia (bar) |
Złączka |
Ø mm |
Nr katalogowy |
| Manometr wysokociśnieniowy z osłoną |
0 - 250 |
M 3/8" NPS - F 3/8" NPS |
50 |
155.271.790 |
| Manometr z wejściem bocznym |
0 - 120 |
M 1/4 G |
63 |
910.010.802 |
| Manometr z wejściem bocznym |
0 - 400 |
M 1/4 G |
63 |
910.010.801 |
|
| |
| Filtry 240 barów |
| Konfiguracja filtrów |
| |
| Oznaczenie |
Maksymalne ciśnienie produktu (bar) |
Sito filtra ze stali szlachetnej |
Wejście |
Wyjście |
Rura spustowa |
Nr katalogowy |
| Gwintowanie |
| Sam filtr ze stali nierdzewnej 3/8" |
240 |
- |
F 3/8" NPT |
F 3/8" NPT |
F 1/4" NPT Podstawa (x1) |
155.580.200 |
| Filtr ze stali nierdzewnej 3/8" z wyposażeniem |
240 |
6 |
F 3/8" NPT |
M 1/2" JIC |
M 18x125 |
155.580.300 |
| Filtr ze stali nierdzewnej 3/8" z wyposażeniem |
240 |
12 |
F 3/8" NPT |
M 1/2" JIC |
M 18x125 |
155.580.400 |
| Filtr ze stali nierdzewnej 3/8" z wyposażeniem do EOS |
240 |
6 |
F 3/8" NPT |
M 1/2" JIC |
M 18x125 |
155.580.600 |
|
| |
| Akcesoria filtrów |
| |
| Oznaczenie |
Nr katalogowy |
| Złączka filtra dł. 70mm (MM 3/8" NPT) |
055.580.301 |
| Podstawa do montażu ściennego i śruba do filtrów 3/8", 3/4" i 1" z 9-cyfrowymi numerami katalogowymi |
155.190.105 |
|
| |
| Filtry produktu 200 barów |
| Filtrowanie produktu ma istotne znaczenie dla żywotności pistoletów. Pozwala także między innymi unikać przestojów w produkcji spowodowanych zapchaniem. |
| |
| Konfiguracja filtra |
| |
| Oznaczenie |
Maksymalne ciśnienie produktu (bar) |
Sito filtra ze stali szlachetnej |
Średnie natężenie przepływu (l/min) |
Gwintowanie |
Nr Katalogowy |
| Wejście |
Wyjście |
| (1) Filtr ze stali nierdzewnej średniociśnieniowy |
200 |
6 |
2 |
F 1/4 NPS |
F 1/4 NPS |
055.600.000 |
|
| |

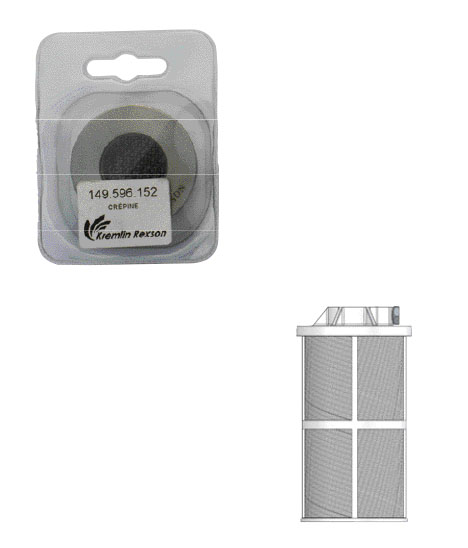

| Filtry do ssaka |
| Pompa |
| |
|
Wysokość (mm) |
Średnica
zewnętrzna (mm) |
Materiał |
|
Nr katalogowy |
| Rozmiar filtra |
| Micron |
Mesh |
| 10.4 |
60 |
40 |
Poliamid |
300 |
50 |
051.531.600 |
| EOS 15-C25/EOS30-C25 (Ø16) |
32,5 |
28 |
Stal nierdzewna |
1000 |
15 |
149.596.052 |
| EOS 30.C25 10.25/17.25/40.25F/08.120/08.120 F/16.120/16.120F (Ø25) |
40 |
48 |
Stal nierdzewna |
1000 |
15 |
149.596.152 |
| 40.25/40.50WB |
40 |
48 |
Stal nierdzewna |
1000 |
15 |
921.270.102 |
| 40.130-2 / 40.130 F2 / 65.130 / 65.130 F2 |
112 |
66 |
Poliamid |
1000 |
15 |
149.591.400 |
|
| |
| Sitka i wkłady do filtrów produktów |
KONFIGURACJA SITEK (POWIERZCHNIA FILTRUJĄCA 65 CM2) |
| |
| Numer filtra |
Micron |
Mesh |
Rozmiar dyszy |
Nr katalogowy |
| Rozmiar filtra |
| 1 |
40 |
325 |
3 |
000.161.101 |
| 2 |
74 |
200 |
4 |
000.161.102 |
| 3 |
90 |
170 |
4 |
000.161.103 |
| 4 |
100 |
140 |
4 |
000.161.104 |
| 6 |
168 |
85 |
6 |
000.161.106 |
| 8 |
210 |
70 |
09 & 14 |
000.161.108 |
| 12 |
280 |
55 |
20 |
000.161.112 |
| 15 |
360 |
45 |
30 & 45 |
000.161.115 |
| 20 |
510 |
30 |
≥ 68 |
000.161.020 |
| 30 |
750 |
20 |
≥ 68 |
000.161.030 |
|
| |
 |
| |
| |
