A29 HTI pistolet lakierniczy automatyczny KREMLIN-REXSON |
Pistolet lakierniczy automatyczny niskociśnieniowy Kremlin - Rexson |
| |
 |
| Pistolet Kremlin A29 HTI Uniwersalny pistolet odpowiedni do szerokiego zakresu aplikacj, polecany do materiałów wypełniających i małych produkcyjnych aplikacji wymagających wysokiej precyzji. Wysoka jakość wykończenia dzięki technologii HTi. |
| |

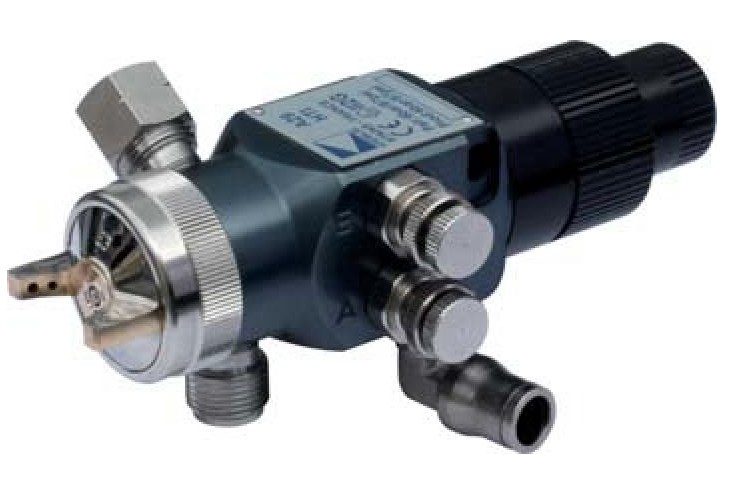

Pistolet automatyczny Kremlin Rexson A29 HTI |
| |
| CECHY: |
- Wysoka częstotliwość otwarcia/zamknięcia
- Uszczelnienie iglicy w samoregulującym wkładzie
- Niezależny strumień i kontrola rozpylania
- Indeksowana głowica powietrzna 0-90°
- Wyjście płynu regulowane przez indeksowany przycisk
- Optymalne gniazdo wejścia i wyjścia płynu |
| |
| KORZYŚCI: |
- Intensywna produkcja
- Wybitna niezawodność
- Optymalna jakość wykończenia i wysokiej miary
- Doskonale przygotowany do wzorcowego strumienia
- Bardzo precyzyjna regulacja płynu
- Optymalny natrysk materiałami o wysokiej lepkości (zalecana cyrkulacja w celu utrzymania jednorodności produktu)
|
| |
OPIS TECHNICZNY Pistolet Kremlin A29 HTI |
| |
| Max ciśnienie powietrza wchodzącego (bar) |
6 |
| Maksymalne ciśnienie płynu (bar) |
6 |
| Ciśnienie powietrza sterującego (bar min) |
3 |
| Zalecane ciśnienie powietrza rozpylającego (bar) |
2 - 2,5 |
| Wydatek płynu (cm/min) |
na dyszy |
| Masa (g) (tylko pistolet) |
585 |
| Maksymalna temperatura płynu (°C) |
50 |
| Zużycie powietrza (m3/h) |
20 - 30 |
| Cyrkulacja płynu |
Tak |
| Część mokra |
Stal nierdzewna - hartowana stal nierdzewna |
|
| |
Opis Techniczny Pistoletu automatycznego HTI 29 Kremlin Rexson |
| |
| Maks. ciśnienie powietrza wchodzącego (bar) |
6 |
| Maksymalne ciśnienie produktu (bar) |
6 |
| Ciśnienie powietrza sterującego (bar, minimum) |
3 |
| Natężenie przepływu (cm3/min) |
zależnie od stosowanych dysz |
| Waga (g) (sam pistoletl) |
585 |
| Maksymalna temperatura produktu (°C) |
50 |
| Zużycie powietrza (m3/h) |
20 - 30 |
| Cyrkulacja produktu |
Oui |
| Część mokra |
Stal nierdzewna - Hartowana stal nierdzewna |
|
| |
Złączki do pistoletu automatycznego HTI 29 Kremlin Rexson |
| |
| Zasilanie |
Pistolet |
Przewody |
| Produkt |
M 3/8" NPS |
Przewód Ø wew. min. 7 mm |
| Powietrze rozpylające |
Szybkozłączka |
Przewód poliamidowy Ø 8 x 10 |
| Powietrze sterujące |
Szybkozłączka |
Przewód poliamidowy Ø 4 x 6 |
|
| |
KONFIGURACJA PISTOLETU A 29 HTI Z GŁOWICA E3 KHVLP |
| |
| Oznaczenie |
Typ rozpylacza |
Dysza |
Natężenie przepływu (cm3/min) |
Szerokość strumienia z 20 cm (cm) |
Nr katalogowy |
| Rozmiar (mm) |
Minimalna |
Maksymalna |
| A 29 HTi |
06 E3 KHVLP |
0,6 |
150 |
10 |
25 |
135.310.012 |
| A 29 HTi |
07 E3 KHVLP |
0,7 |
200 |
10 |
29 |
135.310.001 |
| A 29 HTi |
09 E3 KHVLP |
0,9 |
250 |
10 |
35 |
135.310.002 |
| A 29 HTi |
12 E3 KHVLP |
1,2 |
300 |
10 |
38 |
135.310.003 |
| A 29 HTi |
15 E3 KHVLP |
1,5 |
350 |
10 |
41 |
135.310.004 |
| A 29 HTi |
18 E3 KHVLP |
1,8 |
400 |
10 |
43 |
135.310.005 |
|
| |
ROZPYLACZE DO PISTOLETÓW A29 HTI Z GŁOWICĄ E3 K HVLP |
| |
| Lepkość produktu |
Dysza |
Zużycie powietrza (m3/h) |
Natężenie przepływu (cm3/min) |
Szerokość strumienia z 20 cm (cm) |
Rozpylacz |
Dysza |
Głowica |
Iglica |
| Rozmiar (mm) |
Maksymalna |
Minimalna |
Typ |
Nr katalogowy |
Nr katalogowy |
Nr katalogowy |
Nr katalogowy |
| < 20 s |
0,6 |
20 - 30 |
150 |
25 |
10 |
06 E3 K HVLP |
031.300.012 |
134.130.050 |
132.300.100 |
033.300.100 |
| 0,7 |
20 - 30 |
200 |
29 |
10 |
07 E3 K HVLP |
031.300.001 |
134.130.100 |
132.300.100 |
033.300.100 |
| 0,9 |
20 - 30 |
250 |
35 |
10 |
09 E3 K HVLP |
031.300.002 |
134.130.200 |
132.300.100 |
033.300.100 |
| 1,2 |
20 - 30 |
300 |
38 |
10 |
12 E3 K HVLP |
031.300.003 |
134.130.300 |
132.300.100 |
033.300.100 |
| 20 - 40 s |
1,5 |
20 - 30 |
350 |
41 |
10 |
15 E3 K HVLP |
031.300.004 |
134.130.600 |
132.300.100 |
033.300.200 |
| 1,8 |
20 - 30 |
400 |
43 |
10 |
18 E3 K HVLP |
031.300.005 |
134.130.700 |
132.300.100 |
033.300.200 |
|
| |
KONFIGURACJA PISTOLETU A 29 HTI Z GŁOWICĄ EP3 |
| |
| Oznaczenie |
Typ rozpylacza |
Dysza |
Natężenie przepływu (cm3/min) |
Szerokość strumienia z 20 cm (cm) |
Nr katalogowy |
| Rozmiar (mm) |
Minimalna |
Maksymalna |
| A 29 HTi |
06 EP3 |
0,6 |
150 |
10 |
24 |
135.310.011 |
| A 29 HTi |
07 EP3 |
0,7 |
200 |
10 |
25 |
135.310.006 |
| A 29 HTi |
09 EP3 |
0,9 |
250 |
10 |
31 |
135.310.007 |
| A 29 HTi |
12 EP3 |
1,2 |
300 |
10 |
32 |
135.310.008 |
| A 29 HTi |
15 EP3 |
1,5 |
350 |
10 |
34 |
135.310.009 |
| A 29 HTi |
18 EP3 |
1,8 |
400 |
10 |
38 |
135.310.010 |
|
| |
ROZPYLACZE DO PISTOLETÓW A29 HTI Z GŁOWICĄ EP3 |
| |
| Lepkość produktu |
Dysza |
Zużycie powietrza (m3/h) |
Natężenie przepływu (cm3/min) |
Szerokość strumienia z 20 cm) |
Rozpylacz |
Dysza |
Głowica |
Iglica |
| Rozmiar (mm) |
Maksymalna |
Minimalna |
Typ |
Nr katalogowy |
Nr katalogowy |
Nr katalogowy |
Nr katalogowy |
| < 20 s |
0,6 |
21 - 29 |
150 |
24 |
10 |
06 EP3 |
031.300.011 |
134.130.050 |
132.300.300 |
033.300.100 |
| 0,7 |
21 - 29 |
200 |
25 |
10 |
07 EP3 |
031.300.006 |
134.130.100 |
132.300.300 |
033.300.100 |
| 0,9 |
21 - 29 |
250 |
31 |
10 |
09 EP3 |
031.300.007 |
134.130.200 |
132.300.300 |
033.300.100 |
| 1,2 |
21 - 29 |
300 |
32 |
10 |
12 EP3 |
031.300.008 |
134.130.300 |
132.300.300 |
033.300.100 |
| 20 - 40 s |
1,5 |
21 - 29 |
350 |
34 |
10 |
15 EP3 |
031.300.009 |
134.130.600 |
132.300.300 |
033.300.200 |
| 1,8 |
21 - 29 |
400 |
38 |
10 |
18 EP3 |
031.300.010 |
134.130.700 |
132.300.300 |
033.300.200 |
|
| |
Podstawy i Akcesoria |
| |
| Oznaczenie |
Nr katalogowy |
| Podstawa mocująca Ø 16 |
049.351.000 |
| Podstawa mocująca z regulacją do podstawy Ø 12 |
049.351.705 |
| Płaszcz ochronny do pistoletu (10 w opakowaniu) |
106.380.818 |
|
| |
| |
