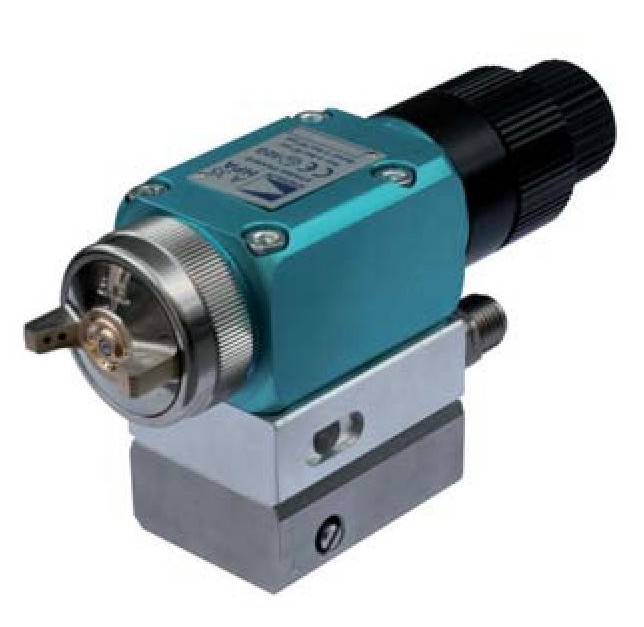

A35 HPA pistolet lakierniczy - malarski automatyczny KREMLIN REXSON |
Stal nierdzewna - pistolet niskociśnieniowy automatyczny lakierniczy - malarski |
| |
 |
| Budowa modułowa - wysoka jakość wykończeń dla masowej produkcji. Technologia HPA i możliwość uzyskania bardzo dużych i stabilnych strumieni. |
| |
| CECHY |
KORZYŚCI |
Doskonała jakość atomizacji i wysoka efektywność
przenoszenia |
Doskonała jakość wykończenia, ograniczone koszty
malowania, czystość środowiska pracy, ułatwiona
konserwacja kabiny |
| Nowa głowica EN 3L |
Niespotykana na rynku szerokość strumienia |
| Budowa modułowa |
Szybka konserwacja: tylko cztery śruby, bez
konieczności demontażu przewodów |
| Wbudowany zawór |
Pistolet nie wydmuchuje nadmiaru powietrza |
| Głowica indeksowana 0 - 90° |
Doskonała powtarzalność strumienia |
Regulacja natężenia przepływu indeksowanym
przyciskiem |
Wysoka precyzja regulacji natężenia przepływu |
| Budowa ze stali szlachetnej |
Przystosowany do produktów wodorozcieńczalnych |
|
| |
Opis Techniczny pistoletu A35 HPAautomatycznego lakierniczego - malarskiego Kremlin Rexson |
| |
| Maks. ciśnienie powietrza wchodzącego (bar) |
6 |
| Maksymalne ciśnienie produktu (bar) |
6 |
| Ciśnienie powietrza sterującego (bar, minimum) |
3 |
| Zalecane ciśnienie powietrza użytkowego (bar) |
3 - 5 |
| Natężenie przepływu (cm3/min) |
Zależnie od stosowanych dysz (patrz tabela) |
| Waga (g) (sam pistoletl) |
497 |
| Maksymalna temperatura produktu (°C) |
50 |
| Zużycie powietrza (m3/h) |
33 |
| Część mokra |
Stal nierdzewna - Hartowana stal nierdzewna |
|
| |
Złączki do pistoletu automatycznego lakierniczego - malarskiego A35 HPA Kremlin Rexson |
| |
| Zasilanie |
Podstawa pistoletu |
Złączki w zestawie, niemontowane |
| Produkt |
F 1/4" NPS |
szybkozłączka - przewód Ø 6 x 8 Ø 6x8 |
| Powietrze rozpylające |
F 1/4" NPS |
M 1/4 NPS - przewód powietrza Ø wew. 7 mm |
| Powietrze sterujące |
F 1/8" NPS |
szybkozłączka - przewód powietrza Ø 4 x 6 |
|
| |
KONFIGURACJA PISTOLETU A35 HPA Kremlin Rexson BEZ ROZPYLACZA I BEZ PODSTAWY |
| |
| Oznaczenie |
Głowica |
Dysza |
Nr katalogowy |
| A35 HPA bez rozpylacza i bez podstawy |
- |
- |
129.305.000 |
|
| |
KONFIGURACJA ZESTAWU PISTOLET A35 HPA lakierniczy - malarski Kremlin Rexson z PODSTAWĄ |
| |
| Oznaczenie |
Typ rozpylacza |
Typ podstawy |
Dysza |
Natężenie przepływu
(cm3/ min) |
Szerokość strumienia z 20 cm |
Nr katalogowy |
| Rozmiar(mm) |
Minimalna |
Maksymalna |
| A35 HPA |
06 EN 3L |
wyjście boczne |
0,6 |
150 |
10 |
30 |
135.305.106 |
| A35 HPA |
wyjście tylne |
135.305.206 |
| A35 HPA |
07 EN 3L |
wyjście boczne |
0,7 |
200 |
10 |
31 |
135.305.101 |
| A35 HPA |
wyjście tylne |
135.305.201 |
| A35 HPA |
09 EN 3L |
wyjście boczne |
0,9 |
250 |
10 |
34 |
135.305.102 |
| A35 HPA |
wyjście tylne |
135.305.202 |
| A35 HPA |
12 EN 3L |
wyjście boczne |
1,2 |
300 |
10 |
38 |
135.305.103 |
| A35 HPA |
wyjście tylne |
135.305.203 |
| A35 HPA |
15 EN 3L |
wyjście boczne |
1,5 |
350 |
10 |
39 |
135.305.104 |
| A35 HPA |
wyjście tylne |
135.305.204 |
| A35 HPA |
18 EN 3L |
wyjście boczne |
1,8 |
400 |
10 |
41 |
135.305.105 |
| A35 HPA |
wyjście tylne |
135.305.205 |
|
| |
ROZPYLACZE DO PISTOLETÓW automatycznych lakierniczych - malarskich A 35 HPA Kremlin Rexson. |
| |
Lepkość
produktu |
Dysza |
Szerokość strumienia
z 20 cm(cm) |
Zużycie powietrza
(m3/h) |
Natężenie przepływu
(cm3/min) |
Rozpylacz |
Dysza |
Głowica |
Iglica |
Rozmiar
(mm) |
Minimalna |
Maksymalna |
Typ |
Nr katalogowy |
Nr katalogowy |
Nr katalogowy |
Nr katalogowy |
| < 20 s |
0,6 |
10 |
30 |
24 - 44 |
150 |
06 EN 3L |
031.305.006 |
134.130.050 |
132.305.200 |
033.300.100 |
| 0,7 |
10 |
31 |
24 - 44 |
200 |
07 EN 3L |
031.305.001 |
134.130.100 |
132.305.200 |
033.300.100 |
| 0,9 |
10 |
34 |
24 - 44 |
250 |
09 EN 3L |
031.305.002 |
134.130.200 |
132.305.200 |
033.300.100 |
| 1,2 |
10 |
38 |
24 - 44 |
300 |
12 EN 3L |
031.305.003 |
134.130.300 |
132.305.200 |
033.300.100 |
| 20 - 40 s |
1,5 |
10 |
39 |
24 - 44 |
350 |
15 EN 3L |
031.305.004 |
134.130.600 |
132.305.200 |
033.300.200 |
| 1,8 |
10 |
41 |
24 - 44 |
400 |
18 EN 3L |
031.305.005 |
134.130.700 |
132.305.200 |
033.300.200 |
|
| |
| Podstawy |
| |
| Oznaczenie |
Nr katalogowy |
| Podstawa mocująca Ø 16 |
049.351.000 |
| Podstawa mocująca Ø 12 |
049.351.700 |
| Podstawa mocująca z regulacją do podstawy Ø 12 |
049.351.705 |
| Płaszcz ochronny do pistoletu (10 w opakowaniu) |
106.380.818 |
|
| |
| ZESTAW DO REGULACJI |
| |
| Oznaczenie zestawu |
Nr katalogowy zestawu |
| Zestaw do regulacji wielkości strumienia z oddalenia |
029.253.002 |
|
| |
| |
