AIRMIX ATX - inox pistolet lakierniczy automatyczny KREMLIN-REXSON

Pistolety lakiernicze automatyczne średnio i wysokociśnieniowe Kremlin - Rexson

Pistolet Kremlin AIRMIX ATX automatyczny lakierniczy - malarski

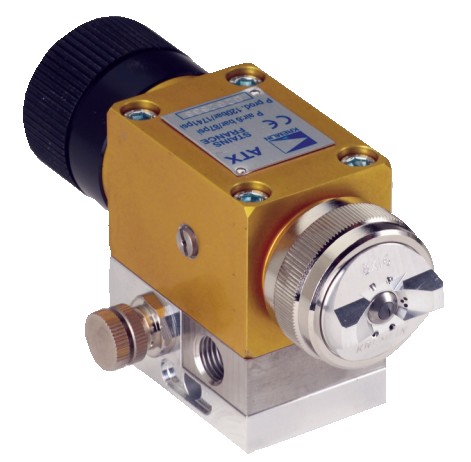

Pistolet Kremlin AIRMIX ATX - inox

Pistolet automatyczny ATX AIRMIX dzięki swej jakości natrysku gwarantuje doskonałe wykończenie powierzchni i duże oszczedności produktu malarskiego. Uznane powszechnie przez profesjonalistów, pistolety ATX są instalowane w najpoważniejszych instalacjach automatycznych na świecie w przemyśle drzewnym i metalowym. Cyrkulacja produktu odbywa sie w podstawie.

Pistolet Kremlin AIRMIX ATX - inox

CECHY:

- Doskonaść jakooa natrysku i duże wykorzystanie produktu lakierniczego
- Budowa modułowa
- Wykonanie inox

KORZYŚCI:

- Wyjątkowe wykonczenie powierzchni, zredukowany koszt produktu lakierniczego, czyste otoczenie pracy, zredukowane czynności przy utrzymaniu kabiny w czystości
- Łatwy w utrzymaniu: tylko 4 bolce do wyjecia bez odkrecania węży
- Kompatybilność z produktami wodorozcienczalnymi

OPIS TECHNICZNY Pistolet ATX - inox

Maksymalne ciśnienie powietrza zasilającego (bar)	6
Ciśnienie produktu - maksymalne (bar)	200
Ciśnienie powietrza sterującego (bar min)	3
Zalecane ciśnienie robocze powietrza (bar)	1-3
Wydatek produktu (cc/min)	W zależności od dyszy
Cieżar (g) (sam pistolet)	680
Cieżar (g) (pistolet z podstawą)	1060
Maksymalna temperatura produktu (°C)	50
Zużycie powietrza (m3/h)	3 - 5
Materiał mający kontakt z substancją	Inox - inox hartowany
Siedzisko	Inox
Korpus pistoletu	Aluminium anodyzowane

AUTOMATYCZNE PISTOLETY NATRYSKOWE AIRMIX®

- Wysoka wydajność transferu (up to 86%*)
- Doskonała jakość atomizacji
- Modułowa konstrukcja i niezawodność

ZALETY PRODUKTU

- Prosta konstrukcja, niewielka ilość części
- Wysoka niezawodność
- Niskie koszty użytkowania
- Kompaktowy rozmiar i niewielka masa
- Łatwa konserwacja i czyszczenie

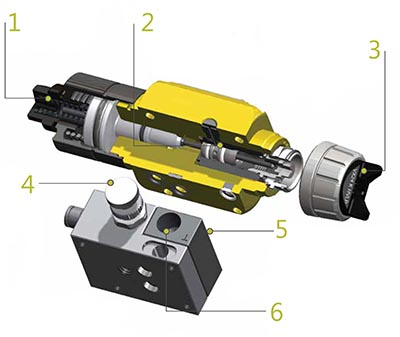

Zalety Pistoletu Natryskowego AIRMIX Kremlin Rexson

1 - SEKWENCYJNE OTWARCIE
Podwójna sprężyna umieszczona poza komorami pozwala na otwarcie powietrza atomizującego przed podaniem farby

2 - USZCZELNIENIA RULON LUB GT
- Uszczelka Rulon dostępna w pistolecie AVX
- Wydłużona żywotność pracy z większością materiałów
- Uszczelka GT dostępna w pistolecie ATX KREMLIN REXSON
- Zalecana w pracy z materiałami U.V i o dużej zawartości części stałych

3 - WYSOKA SKUTECZNOŚĆ GŁOWIC I DYSZ
- głowice VX24 (z możliwością regulacji) lub VX124 (stała szerokość strumienia) oraz szeroka oferta dysz gwarantuje najwyższą jakość natrysku
- Doskonała precyzja nawet przy najcieńszych powłokach

4 - ZDALNA KONTROLA SZEROKOŚCI STRUMIENIA
-opcjonalnie

5 - MODUŁOWA KONSTRUKCJA
- Łatwy montaż i demontaż (4 śruby)
- Łatwa konserwacja

6 - PRZEPUSTY ZE STALI NIERDZEWNEJ
Odpowiednie do pracy z szeroką gamą materiałów, zarówno z materiałami wodorozcieńczalnymi, jak i na bazie rozpuszczalników.

CYRKULACJA WEWNĄTRZ PISTOLETU

Szybsze i lepsze płukanie przy ograniczonej ilości rozpuszczalnika. Polecane gdy niemożliwe jest wykorzystanie węża powrotnego do płukania.

CYRKULACJA WEWNĄTRZ PODSTAWY

Mniejsze spadki ciśnień w systemie cyrkulacji

	AIRMIX® AVX	AIRMIX® ATX
Maksymalne ciśnienie robocze materiału (w barach)	200
Ciśnienie powietrza rozpylającego (w barach)	0.7 > 3
Minimalne ciśnienie powietrza sterującego (w barach)	3
Wydatek materiału (w cm3/min)	do 2000 cm3/min zależnie od lepkości materiału
Masa samego pistoletu (w g)	452
Masa podstawy (w g)	240 (przyłącza boczne) / 480 (przyłącza tylne)
Maksymalna temperatura robocza (w °C)	70
Siedzisko	Stal nierdzewna (opcjonalnie poliacetal)
kontakt z produktem	Stal nierdzewna, hartowana stal nierdzewna, uszczelnienia PTFE lub GT

TECHNOLOGIA AIRMIX®

Wiodąca technologia malowania natryskowego od 1975 roku. AIRMIX® został opracowany przez KREMLIN REXSON, by ograniczyć zużycie farby i koszty użytkowania urządzenia natryskowego, jednocześnie zwiększając wydajność jego pracy i ograniczając negatywny wpływ na środowisko. Konsekwentnie usprawniana przez kolejne 35 lat technologia AIRMIX® jest dziś najbardziej wydajnym rozwiązaniem nieelektrostatycznego malowania natryskowego na świecie. Urządzenia AIRMIX® osiągają współczynnik wydajności transferu na poziomie 86%. W rezultacie, większość producentów korzystających z maszyn automatycznych wymagających natrysku przy średnich ciśnieniach wykorzystuje pistolety AIRMIX® fi rmy KREMLIN REXSON. Pistolety automatyczne z tej linii są niezawodne i oferują doskonałą jakość wykończeń, a ich prosta konstrukcja minimalizuje koszty konserwacji i usprawnia pracę.

ZALECANE ZASTOSOWANIA

- kuchnia i łazienka
- pojemniki
- energia odnawialna
- stolarka zewnętrzna

ZŁĄCZKI

Zasilanie	Podstawa pistoletu	Złączki w zestawie, niemontowane
Produkt	F 1/4" NPS	kolankowa M 1/4" NPT - M 1/2 JIC
Powietrze rozpylające	F 1/4" NPS	M 1/8" BSP - przewód 4x6
Powietrze sterujące	F 1/8" NPS	M 1/4" BSP - M 1/4" NPS

KONFIGURACJA PISTOLETU AIRMIX® ATX BEZ PODSTAWY

Oznaczenie Wersja		Głowica	Dysza	Nr katalogowy
Pistolet ATX (⊥)	cyrkulacja w podstawie	(1)	(1)	129.625.000
Pistolet ATX (W)	cyrkulacja w pistolecie	(1)	(1)	129.626.505

EMBASE PISTOLET AIRMIX® ATX

Oznaczenie	Typ podstawy	Waga (g)	Część mokra	Nr katalogowy
Podstawa do ATX (cyrkulacja w podstawie (⊥)	wyjście boczne	310 g	stal nierdzewna	129.260.360
Podstawa do ATX (cyrkulacja w pistolecie (W)	wyjście boczne	310 g	stal nierdzewna	129.626.510

ZESTAWY SERWISOWE

Oznaczenie	Nr katalogowy
Zestaw uszczelek ATX (powietrze i produkt)	129.251.995
Zestaw podstawa mocująca i sitko nr 2	129.629.906
Zestaw podstawa mocująca i sitko nr 4	129.629.905
Zestaw podstawa mocująca i sitko nr 6	129.629.907
Zestaw podstawa mocująca i sitko nr 12	129.629.916

PODSTAWY MOCUJĄCE

Oznaczenie	Nr katalogowy
Podstawa mocująca Ø 16	049.351.000
Podstawa mocująca Ø 12	049.351.700
Podstawa mocująca z regulacją do podstawy Ø 12	049.351.705

ZESTAW DO REGULACJI

Oznaczenie	Nr katalogowy
Zestaw do regulacji wielkości strumienia z oddalenia	029.253.002

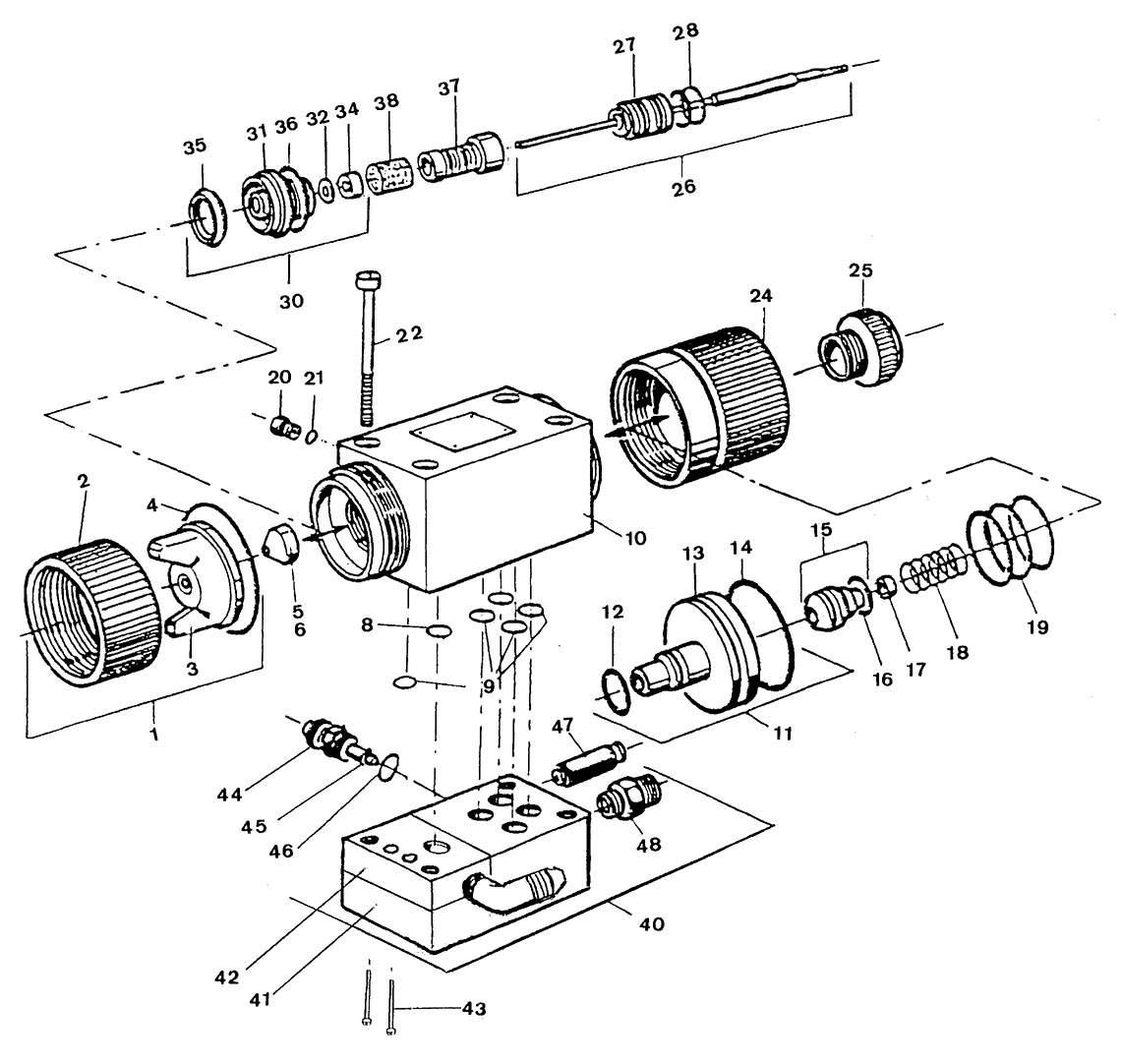

PISTOLET ATX INOX (BEZ PODSTAWY,GŁOWICY, DYSZY) PODSTAWA DO PISTOLETU ATX INOX

PISTOLET ATX INOX (BEZ PODSTAWY,GŁOWICY, DYSZY) - Ref. 129.625.000

Ozn.	Nr kat.	Opis	Ilość
* 1	Patrz akcesoria	Głowica rozpyłowa kompletna	1
2	032.020.001	* Pierścień głowicy	1
3	N C S	* Głowica (zamawiać pozycję ozn. 1)	1
* 4	150.040.309	* Uszczelka pierścienia (po 10 szt.)	1
* 5	Voir accessoires	Dysza	1
* 6	129.609.901	Mikrofiltr (po 10 szt.) * patrz akcesoria	1
	129.529.903	lub uszczelka dyszy (po 10 szt.) * patrz akcesoria	1
* 8	129.525.092	Uszczelka (w paczkach po 10 szt.)	1
* 9	129.251.991	Uszczelka (w paczkach po 10 szt.)	5
10	129.625.020	Korpus	1
* 11	129.251.200	Tłok kompletny	1
* 12	129.251.992	* Uszczelka R 8 (po 10 szt.)	1
13	N C S	* Tłok	1
* 14	129.251.993	* Uszczelka R 22 (po 10 szt.)	1
* 15	029.626.200	Prowadnik iglicy kompletny	1
* 16	129.400.915	* Uszczelka R 5a (po 10 szt.)	1
17	029.251.303	Nakrętka specjalna	1
18	050.315.202	Sprężyna iglicy	1
19	050.313.504	Sprężyna tłoka	1
20	029.266.002	Wskaźnik przecieku	1
21	129.529.903	Uszczelka (po 10 szt.)	1
22	930.151.548	Śruba CHc M 6 x 50	4
24	029.251.401	Cylinder	1
25	029.626.301	Elemant oporowy sprężyny	1
* 26	129.626.100	Wkład kompletny	1
27	N C S	* Wkład z iglicą	1
* 28	129.529.906	* Uszczelka (po 10 szt.)	2

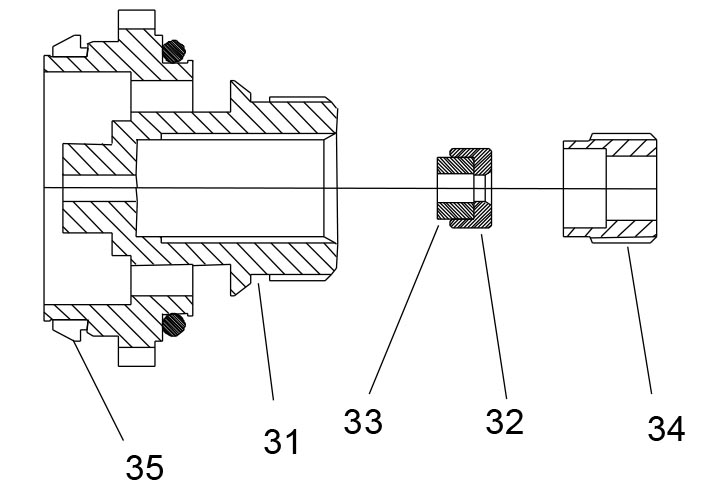

* 30	129.626.400	Oprawa gniazda kompletna	1
31	029.620.501	* Oprawa gniazda	1
* 32	129.629.923	* Gniazdo nierdzewne z uszczelką (po 2 szt.)	1
* 33	129.629.922	* Uszczelka (po 10 szt.)	1
34	029.600.106	* Śruba	1
* 35	129.609.902	* Uszczelka oprawy gniazda(po 10 szt.)	1
* 36	129.629.914	* O-ring (po 10 szt.)	1
37	---	Oprawa filtra * w opcji	1
* 38	---	Filtr n° 6 (168 μ) (po 2 szt.) * w opcji	1
--	049.030.021	Klucz płaski	1
--	906.300.101	Zawleczka GM	1
* 40	129.260.360	PODSTAWA NIERDZEWNA KOMPLETNA do pistoletu ATX	1
41	N C S	* Podstawa	1
42	N C S	* wkładka nierdzewna	1
43	933.151.221	* Śruba CHc M 5 x 16	2
* 44	129.253.100	* Iglica powietrza pomocniczego (na « uszy »)	1
* 45	129.971.002	* Uszczelka (po 10 szt.)	1
* 46	129.529.907	* Uszczelka (po 10 szt.)	1
47	905.124.901	* Złączka (sterowania) wkrętno-wężowa 1/8 G - T 4 x 6	1
48	050.102.405	* Złączka (powietrza) – wkrętno-wkrętna ¼ G - 14 x 125	1
49	051.585.151	* Złączka kolankowa nierdzewna (farby) – wkrętno-wkrętna ¼ G - ½ JIC	2
--	905.210.303	* Korek gwint. Nierdzewny ¼ NPT	1
		NA ZAMÓWIENIE :
--	049.351.000	Uchwyt do mocowania pistoletu	1
49	905.210.401	Złączka kolankowa nierdzewna (farby) - wkrętno-wkrętna ¼ G - ½ JIC	2
*	129.251.995	Zestaw uszczelek (ozn. 6-8-9-12-14-16-28-46)	1

AKCESORIA AIRMIX - GŁOWICE DO PISTOLETU AUTOMATYCZNEGO ATX INOX

Typ	Nr kat.	Cechy
BX 16	132.620.026	Regulowana szerokośc strumienia i duża możliwość regulacji przepływu.
BX 36	132.650.200	Stała szerokość strumienia.
BX 56	132.650.300	Stała szerokość strumienia – powierzchnia przeciwprzyczepna.
BX 86	132.650.100	Regulowana szerokość strumienia.

TABELA DYSZ

Kaliber	Wyd. wodny w l/min		Ø zastęp czab. mm	Oznaczenia		Szer. Strumie nia na 25 cm	Mini	7	10	13	17	21	25	29	33	38
Kaliber	35 bar	70 bar	Ø zastęp czab. mm	Wkład filtra pistole	Wkład filtra pompy	Szer. Strumie nia na 25 cm	Maxi	9	12	17	21	25	29	33	37	44
2						Oznaczenie wybite na dyszy		02/036	02/056
3	0,1	0,15	0,18	4	2			03/036	03/056	03/076
4	0,15	0,22	0,23	4	2 lub 4			04/036	04/056	04/076	04/096	04/116
6	0,2	0,33	0,28	4	4 lub 6			06/036	06/056	06/076	06/096	06/116	06/136	06/156
9	0,3	0,45	0,33	6	6 lub 8			09/036	09/056	09/076	09/096	09/116	09/136	09/156
12	0,35	0,6	0,38	6	8 lub 12					12/076	12/096	12/116	12/136	12/156	12/176
14	0,4	0,72	0,41	12	8 lub 12			14/036	14/056	14/076	14/096	14/116	14/136	14/156	14/176
18	0,45	0,85			12								18/136	18/156	18/176
20	0,5	1,06	0,5	12	12					20/076	20/096	20/116	20/136	20/156	20/176	20/196
25													25/136
30	0,75	1,6	0,61							30/076		30/116	30/136	30/156	30/176	30/196
45	1,15	2,3	0,73		15							45/116		45/156	45/176	45/196

Aby ustalić nr katalogowy dyszy, zamienić krzyżyki na oznakowanie wybite na dyszy : 134.5XX.XXX Przykład : aby zamówić dyszę 09/096 należy podać nr katalogowy : 134.509.096

USZCZELKI I MIKROFILTRY DYSZY

Désignation		Référence (Pochette de 10)
	MIKROFILTR 100 μ tylko dla dysz 03, 04 i 06	29.609.901
	USZCZELKA PTFE Tylko dla dyszy 09 i większych	129.529.903

FILTR W GNIEŹDZIE

Numer	Kaliber	Nr kat. Pochette de 2)
2	77 µ	129.629.906
4	99 µ	129.629.905
6	168 µ	129.629.907
8	210 µ	129.629.916
OPRAWA FILTRA (ozn. 37)		029.620.003

Opcje

Opis	Nr kat.
Gniazdo z węglika (po 2 szt.) (ozn. 32)	129.659.904
Gniazdo z żywicy acetal.(x10) (ozn. 32)	129.609.911

Opis	Nr kat.
Igły do przetykania (po 12) :
* do dysz od 03 do 09	000.094.000
* do dysz od 12 do 30	000.094.002
Przedłużka 250 mm, prosta	075.800.001
Przedłużka 250 mm, wygięta 45°	075.850.001

. ZALECENIA BHP

- Personel obsługujący musi być przeszkolony w obsługiwaniu sprzetu. Zamieszczone niżej zalecenia BHP musza być dobrze zrozumiane i stosowane w praktyce.
- Aby uniknąć zagrożen dla zdrowia, niebezpieczeństwa pożaru lub wybuchu, urządzenia należy stosowac tylko w strefach o odpowiedniej wentylacji.
- Urządzeń natryskowych nie wolno kierować w kierunku ludzi i zwierząt.
- Rozpylanie niektórych środków może być niebezpieczne i bezpieczeństwo ludzi może wymagać zastosowania ochrony dróg oddechowych (maski) i skóry (krem ochronny do rąk).
- Ponieważ ciśnienie robocze urządzeń jest wysokie, w celu uniknięcia wypadku należy stosowaćponiższe środki ostrożności :

PRZEWODY

Nie stosować przewodów których graniczne ciśnienie rozerwania jest niższe niż 4-krotność moksymalnego ciśnienia roboczego pompy. Nie wolno dopuszczać do zaginania i zapętlania przewodów. Należy stosować wyłącznie przewody w dobrym stanie, nie noszace śladów uszkodzeń ani nadmiernego zużycia. Do połączenia pompy z pistoletem wolno używać wyłącznie przewodów o własnościach antyelektrostatycznych. Wszystkie złączki muszą być dobrze skręcone i znajdować się się w dobrym stanie.

POMPA

Uziemić urządzenie (wykorzystać przyłącze przewidziane do tego celu na pompie). Nie używać produktów i rozpuszczalników niekompatybilnych z materiałami pompy,
a w szczególności rozpuszczalników na bazie węglowodorów clorowcowych . W szczególnych przypadkach : skontaktować się z nami lub z producentem materiału rozpylanego w celu zmiany rozpuszczalnika wchodzącego w skład produktu rozpylanego lub zastosowania innego rozpuszczalnika do czyszczenia urzadzeń.

PISTOLET

Nigdy nie czyścić końcówki dyszy palcami. Wszelkie czynności przy pistolecie można wykonywać jedynie po opróżnieniu układu z ciśnienia.
- Przed przystąpieniem do czyszczenia lub demontażu urządzeń należy bezwzględnie :
- zatrzymać pompę odcinając zasilanie sprężonym powietrzem,
- otworzyć zawór odpowietrzający pompy,
- otwierając spust pistoletu opróżnić z ciśnienia przewody materiałowe

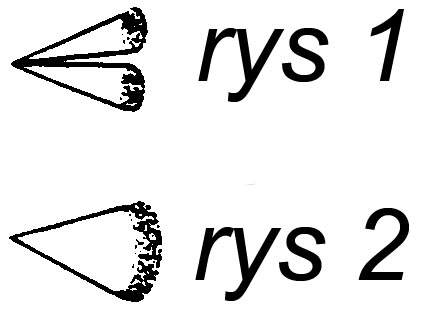

2. ZASADA ROZPYLANIA METODA AIRMIX

Głowica rozpyłowa pistoletu ATX Kremlin składa się z dwóch elementów roboczych : dyszy o odpowiednim kształcie oraz głowicy właściwej. Rozpylanie następuje w dwóch fazach :

1. Najpierw farba – przetłaczana pod ciśnieniem przez dyszę - jest rozpylana wstępnie.

2. Jakość rozpylenia jest następnie poprawiana przez dwa strumienie powietrza podawanego pod bardzo niskim ciśnieniem. W ten sposób uzyskuje się ostatecznie bardzo drobne i równomierne rozpylenie nakładanego materiału, co umożliwia uzyskanie doskonałej jakości wymalowania, prawie bez mgły. W porównaniu z tradycyjnym
pistoletem pneumatycznym, daje to bardzo dużą oszczędność nakładanego materiału oraz zużywanego powietrza, a także poprawia warunki pracy.

3. DANE TECHNICZNE

ATX - pistolet automatyczny, przeznaczony jest do rozpylania farb, lakierów, klejów w układach automatycznych. Można go montowac na uchwytach stałych, maszynach automatycznych lub robotach. Montaż pistoletu na podstawie umożliwia jego szybką wymianę, zmniejszając czas unieruchomienia instalacji. Demontaż i montaż pistoletu odbywają się bez demontażu przewodów.

Cisnienia i przepływy robocze :

* Ciśnienie powietrza zasilającego pistolet : maksimum 6 bar.
* Cisnienie powietrza sterującego : minimum 3 bary.
* Ciśnienie materiału rozpylanego: maksimum 120 bar.
* Przepływ materiału: w zależności od dyszy.
* Zużycie powietrza : maksimum 12 m3/godz..
* Temperatura d'utilisation : maksimum 50°C.

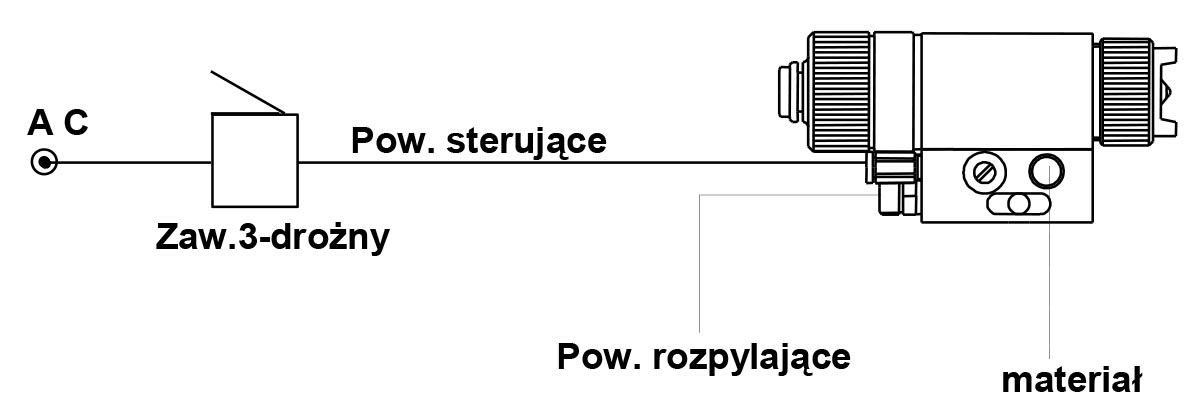

Przyłącza :

	Pistolet	Złączka
Materiału	F 1/4 G	kolanko wkr.1/4 G wkr. 1/2 JIC
Pow. sterującego	F 1/8 G	wkr. 1/8 G – do węża 4 x 6
Pow. rozpylającego	F 1/4 G	nakr. 1/4 G – wkr. 14 x 125

Na podstawie można zamontować :

- 2 złączki materiałowe * obieg materiału rozpylanego
- albo 1 złączkę materiałową i korek

Materiały konstrukcyjne pozostające w kontakcie z farbą : stal nierdzewna – stal nierdz. ulepszana. Masy : * samego pistoletu : 750 g * pistoletu + podstawa : 1 060 g

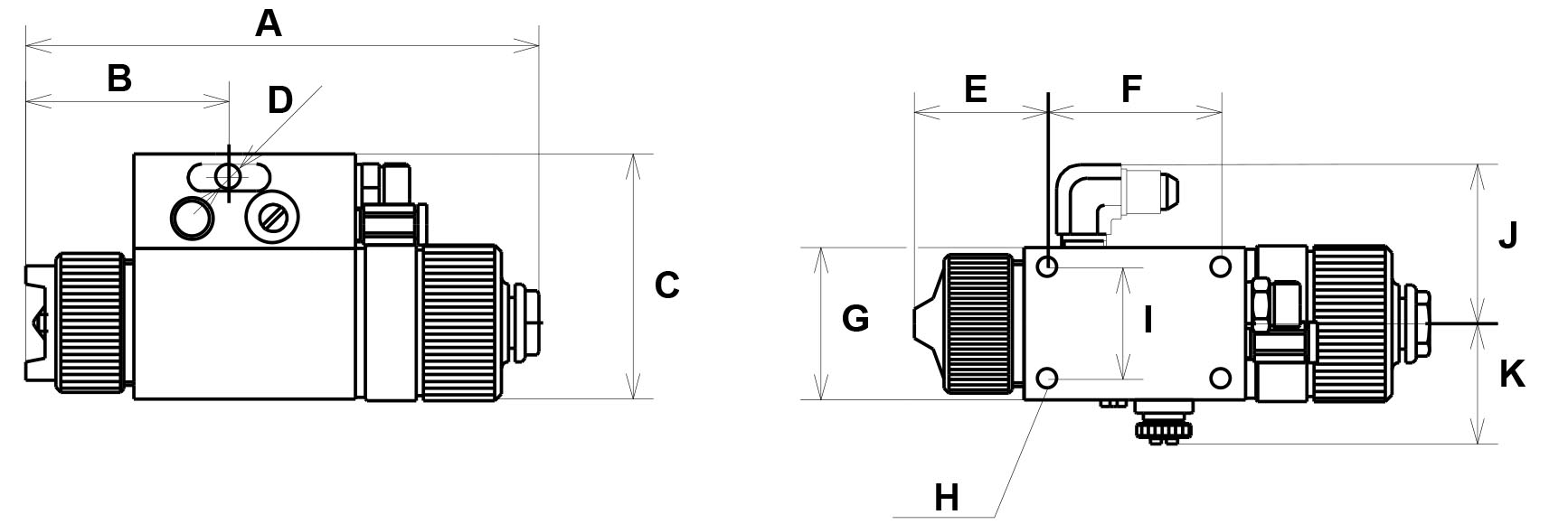

WYMIARY

wym.	A	B	C	D	E	F	G	H	I	J	K
mm	150	60	73	Ø 8	39	51	45	Ø 6	33	44	35,5

AIRMIX ATX - inox pistolet lakierniczy automatyczny KREMLIN-REXSON

Mocowanie pistoletu do podstawy : 4 śruby M 6 x 50.

Mocowanie całości : pręt Ø 16, długość 100 mm.

4. INSTALOWANIE

Zamocować całość pistoletu wraz z podstawą na wsporniku.
Połączyć przewody farby (wysokie ciśnienie) i powietrza.Mocno dokręcić złaczki.

Pistolet ATX KREMLIN REXSON jest sterowany pneumatycznie. Aby mógł działać, wystarczy go połączyć z 3-drożnym elektrozaworem lub 3-drożnym zaworem pneumatycznym.

5. DZIALANIE

Odkręćić iglicę powietrza na « uszy » znajdującą się w podstawie pistoletu. Dobrać gowice oraz dyszę z tabeli dysz AIRMIX * odpowiednie dla wykonywanego zadania. Upewnić się czy w dyszy założona jest uszczelka lub mikrofiltr. Założyć dysze do głowicy uważając aby występ znalazł sie dokładnie we wgłębieniu. Przykręcić zespół dysza-głowica do pistoletu. Przed ostatecznym dokręceniem, ustawić podzespół tak, aby uzyskać strumień poziomy lub pionowy. Strumień pionowy uzyskuje sie, kiedy « uszy » głowicy ustawione są poziomo. Ustawić ciśnienie powietrza na pompę tak, aby uzyskac żądany przepływ materiału rozpylanego. Zwiększyć ciśnienie powietrza rozpylającego na pistolet aż do zniknięcia rogów. W przypadku głowicy ze strumieniem regulowanym, zoptymalizować szerokość strumienia przy pomocy iglicy powietrza na « uszy » w podstawie pistoletu. * Jeśli przepływ nie jest wystarczający lub jest zbyt duży, należy zastosować inną dyszę (patrz tabela dysz AIRMIX.

6. ZALECENIA DOTYCZĄCE UZYTKOWANIA PISTOLETU

Podczas montażu głowicy pistolet należy trzymać pionowo, co umożliwia właściwe ustawienie głowicy przed jej dokręceniem pierścieniem. Pistolet powinien być zawsze ustawiony poprzecznie do powierzchni malowanej. Nie zapominajmy, że nakładanie na krzyż nie pozwoli pokryć nierówności. Natrysk nieruchomym pistoletem daje efekt lokalnego nadmiaru pokrycia. W poszczególnych przejściach należy dążyć do uzyskania odpowiednio równomiernego nałożenia (pistolet przemieszczający się pionowo, elementy malowane przemieszczające się poziomo).

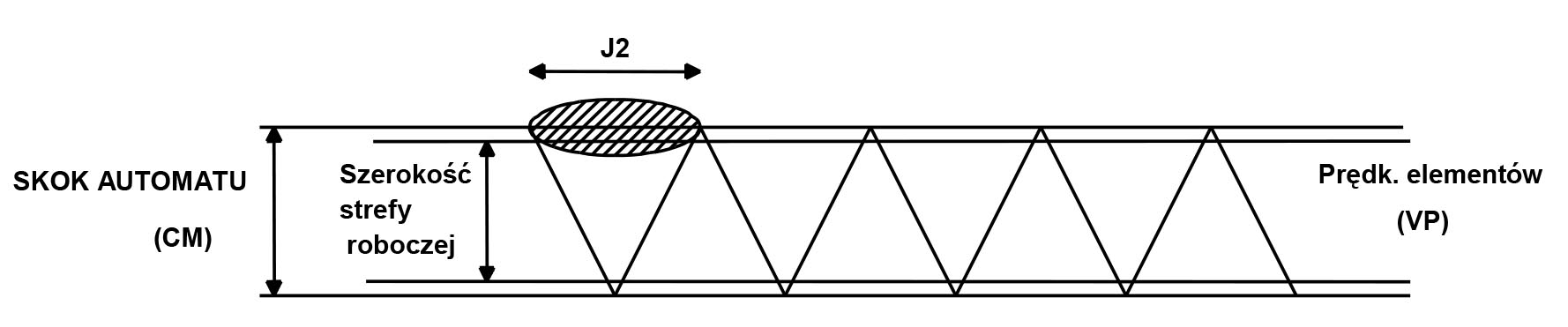

Szerokość J 2 dla 2 równomiernych warstw farby oblicza się wg nast. wzoru :
J 2 (m) = VP (m/s) x 2 CM (m)\VM (m/s)
Gdzie : VP = prędkość przesuwu elementów malowanych.
CM = całkowity skok autmatów (= skokowi pistoletów ).
VM = prędkość automatu (= prędkości pistoletów).
2 = 2 równomierne warstwy (4 gdyby trzeba podwoić ilość warstw)

7. OBSLUGA BIEZACA

Nie stosować farby któraszybko zaklejałaby filtr lub często zaklejałaby dyszę. Stosować dobrze przefiltrowane farby. Stosować wyłącznie czyste i suche powietrze.
Pistolet jest urządzeniem precyzyjnym. Do dobrego funkcjonowania wymaga regularnej i naelyżytej obsługi. Czyszczenie pistoletu wykonywane bezpośrednio po zakończeniu pracy jest łatwiejsze i szybsze. Nie wolno używać szczotek metalowych, pilników ani obcęgów. W ciągu dnia pracy – kiedy tyko jest to możliwe – należy pędzelkiem i rozpuszczalnikiem oczyścić dyszę i głowicę.
* POSTOJE KROTKIE (PONIZEJ 3 GODZIN)
Urządzenie można pozostawić bez obsługi. Jeśli jednak, wyjątkowo, głowica jest nieco zabrudzona farbą, można ją przemyć pędzelkiem i rozpuszczalnikiem.
* POSTOJE DLUGOTRWALE
Usunąć ciśnienie z obiegu materiałowego. Odkręcić głowicę pistoletu, zanurzyć w rozpuszczalniku i oczyścić pędzelkiem. Przepłukać instalacje i pozostawić w niej rozpuszczalnik.
* Nigdy nie zanurzać całego pistoletu w rozpuszczalniku.
* Sprawdzić czy w dyszy znajduje się mikrofiltr lub uszczelka.

8. USTERKI FUNKCJONALNE

USTRERKA	MOŻLIWA PRZYCZYNA	SPOSÓB USUNIĘCIA
Zanik wypływu farby	Zatkana dysza.	Odciąć ciśnienie na pompie. Zdjąć i oczyścić dyszę i filtr. Opróżnić z ciśnienia przewody !.
Mały wydatek.	Filtr częściowo zatkany (jeśli w pistolecie jest filtr).
Odkształcenie strumienia.(rys1)	Częściowe zatkanie dyszy.
Odkształcenie strumienia.(rys2)	Wyloty powietrza w głowicy częściowo zatkane.	Zdemontować głowicę i umyć w rozpuszczalniku.Przedmuchać sprężonym powietrzem.
Duża ilość mgły lakierniczej.	Zbyt dużo powietrza.	Zmniejszyć przy pomocy reduktora ciśnienie powietrza.
Zawężanie strumienia przy nawrotach pompy.	Do farby dostaje się fałszywe powietrze.Zbyt duża lepkość.	Sprawdzić czy wąż ssawny nie zasysa powietrza. Rozcieńczyć farbę.
Częste brudzenie się głowicy.	Za dużo powietrza. Nieszczelność na oprawie gniazda.	Zmniejszyć ciśnienie powietrza. Wymienić oprawę gniazda.
Przez otwory powietrzne w głowicy wycieka farba.	Uszkodzona uszczelka dyszy. Niedokręcony pierścień głowicy.	Wymienić. Dokręcić.
Wyciek farby przez wskaźnik nieszczelności.	Zużyty wkład.	Wymienić.
Brak zmiany szerokości strumienia.	Nieszczelność powietrzna z przodu.	Wymienić iglicę powietrza na « uszy ».

9. DEMONTAŻ

* WYMIANA PISTOLETU
Odciąć dopływ do pistoletu powietrza i materiału rozpylanego. Spuścić ciśnienie z obwodów. Odkręcić 4 śruby (22). Zdjąć pistolet. Zamontować nowy pistolet wymieniając uszczelki (8 i 9). Wkręcić 4 śruby (22).

Uszczelkę wargową (35), należy przed założeniem zmiękczyć przez zanużenie w gorącej cieczy (wodzie lub oleju). * OPRAWA GNIAZDA Zdjąć głowicę, a następnie kluczem KREMLIN odkręcić oprawę gniazda (30). Oczyścić wnętrze pistoletu. W razie potrzeby wymienić podzespół na nowy (patrz części zamienne). Aby wymienić gniazdo, należy przy pomocy śrubokręta odkręcić śrubę (34), wyjąć gniazdo (32) i wymienić je. Gniazdo należy założyć zgodnie z rysunkiem obok (stożkiem uszczelniającym w kierunku iglicy). Montaż wykonać w kolejności odwrotnej do wyżej opisanej, w razie potrzeby wymieniając uszczelki.

* WKLAD I IGLICA

Odkręcić cylinder (24) - (uwaga na sprężyny 18 i 19). Uchwycić prowadnik (15) i wyciągnąć go maksymalnie do tyłu. Przy pomocy szczypiec przytrzymać widoczną część iglicy a kluczem odkręcić i zdjąć nakrętkę (17). Wyjąć prowadnik (15). Zdjąć głowicę (1), dyszę (5) i oprawę gniazda (30). Odkręcić wskażnik nieszczelności (20) o 2 obroty.
Wypchnąć do przodu iglicę i lekko uderzyć w oś , aby wysunąć zespół wklad-iglica (26). Założyć nowy kompletny zespól wkład-iglica, wkładając go od przodu.

* UWAGA : rurką wpychać wklad aż do wyczuwalnego oporu.
Dokręcić wskażnik nieszczelności (20). Założyć tłok (11) i prowadnik (15). Dokręcić i zabezpieczyć nakrętkę (17). Zamontować oprawę gniazda (30), dyszę (5) i głowicę(1).
