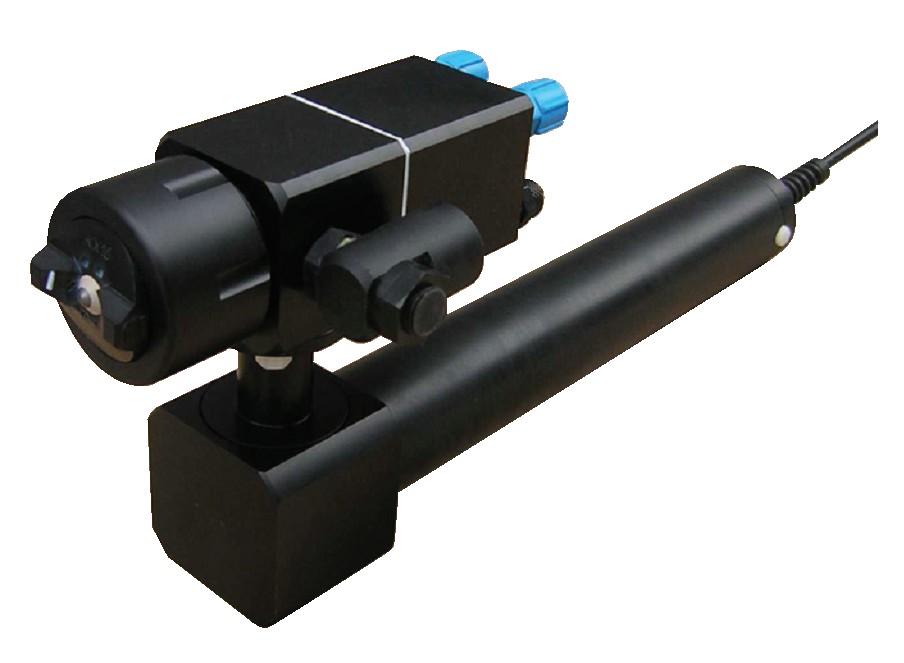

KAX pneumatyczny pistolet lakierniczy automatyczny elektrostatyczny KREMLIN-REXSON

Pistolet elektrostatyczny Kremlin Rexson

KAX pneumatyczny pistolet lakierniczy automatyczny elektrostatyczny KREMLIN-REXSON
Pistolet Automatyczny Kremlin AIRMIX KAX średniociśnieniowy elektrostatyczny
Nowa genereacja automatycznych pistoletów elektrostatycznych. Idealny do malowania dużych powierzchni - jakość wykończenia AIRMIX®

Nowa generacja automatycznych pistoletów elektrostatycznych. Strumień wirujący dla optyalnego efektu otaczania elementów o skomplikowanym kształcie.

CHARAKTERYSTYKA:
- Mniejsza ilośc elementów
- Nowy drążek generatora z indeksowaniem trójpozycyjnym pistoletu (-45°, 0, + 45°)
- Drążek generatora znajduje się bliżej pistoletu
- Regulacja napięcia z wbudowanym systemem zabezpieczającym
- Standaryzacja głowic i dysz

ZALETY:
- Ułatwiona obsługa techniczna
- Ustawianie na uchwycie robota
- Brak kabla wysokiego napięcia
- Większa elastyczność uzytkowania
- Dostosowanie efektu elektrostatycznego do rodzaju części malowanej i używanego materiału
- Łatwa konserwacja i redukcja rezerw


OPIS TECHNICZNY Pistolet Kremlin KAX pneumatyczny elektrostatyczny


Maksymalne ciśnienie produktu (barów) 120
Ciśnienie powietrza sterującego (barów, minimum) 4
Zalecane ciśnienie powietrza użytkowego (barów) 6
Waga bez przewodu i kabla (g) 1100 wraz z belką generatora
Natężenie przepływu (l/min) Zależnie od zastosowanej dyszy
Szerokość strumienia (cm) Regulowana przy pomocy głowic
Długość całkowita (cm) 340
Lepkość produktu 40s CA4 max.
Napięcie w elektrodzie 85 kV max
Maksymalne nateżenie prądu 100 µA
Temperatura maksyamalna (°C) 60
Część mokraa Poliacetal, stal nierdzewna, węglik


Zgodny z Dyrektywą ATEX:

INERIS 04 ATEX 0093X, II 2 G, EEX 0,24 mJ, Do pracy w strefe 1

CECHY KORZYŚCI
Ograniczona ilość części Uproszczona konserwacja
Nowa belka generatora z indeksacją trzech pozycji
pistoletu (-45° , 0 , 45°)
Pewny montaż w systemie automatycznym
Belka generatora blisko pistoletu Brak kabla wysokiego napięcia - łatwość obsługi
Regulacja napięcia ze zintegrowanym systemem
bezpieczeństwa
Możliwość dopasowania efektu elektrostatycznego
do parametrów malowanego elementu i używanego
produktu
Standardyzacja głowic i dysz Szybka konserwacja, ograniczenie niezbędnych części
zamiennych

Złączka Powietrze Rozpylające (poliamid 6x8), sterujące (poliamid 4x6)
Produkt (opór właściwy > 5Mohms.cm) M 1/2 JIC
Produkt (opór właściwy < 5Mohms.cm) F 1/2 JIC


Pistolet KAX Głowica KX16


Oznaczenie Głowica w zestawie Dysza Długość kabla elektrycz nego (m) - Nr katalogowy
KAX z belką generatora KX16 zamawiana oddzielnie według tabeli dysz 12 135.397.720
KAX bez belki generatora KX16 zamawiana oddzielnie według tabeli dysz - 129.397.200


Głowice, dysze i iglice do pistoletu lakierniczego KAX -

TABLICA DYSZ, GŁOWIC I IGLIC DO PISTOLETÓW PNEUMATYCZNYCH


Typ pistoletu Głowica bez pierścienia   DYSZE
Typ Zużycie powietrza Nr katalogowy Zużycie produktu Nr katalogowy
KAX 3 KX116 - strumień stały 5 Nm3/h dla 2 barów 132.284.100 patrz tabela dysz AirMIX® 129.397.211
KAX 3 KX16 - strumień regulowany 8 Nm3/h dla 2 barów 132.284.000 patrz tabela dysz AirMIX® 129.397.211

Pierścien Głowicy

Oznaczenie Nr katalogowy
Pierścień głowicy dla KMX/KAX 129.276.001


Dysze specjalne z izolowanym gniazdem iglicy

Dysze specjalne

Rozmiar(1) Zużycie wody w l/mn odpowiadająca
Ø (mm)
Oznaczenie
sita
    Średnia wielkość strumienia z odległości 25 cm
20 barów 35 barów 50 barów Ø (mm) Filtr pistoletu Filtr pompy   13 cm 19 cm 23 cm 27 cm 35 cm
06 0.15 0.20 0.30 0.28 4 4 ou 6 Oznaczenie
grawerowane
na dyszy
06.075 06.095 06.115 06.135 *
9 0.20 0.30 0.45 0.33 6 6 ou 8 Oznaczenie
grawerowane
na dyszy
09.075 09.095 09.115 09.135 *
12 0.26 0.36 0.55 0.38 6 6 ou 8 Oznaczenie
grawerowane
na dyszy
  12.095
12.115 12.135 *
14 0.30 0.40 0.70 0.41 6 8 ou 12 Oznaczenie grawerowane na dyszy
14.095 * * 14.175

(1)Aby ustalić nr katalogowy dyszy zastąp znaki X cyframi z tabeli dysz wg wzoru 134.5xx.xxx
