A25F FLOWMAX pistolet lakierniczy automatyczny KREMLIN-REXSON |
Stal nierdzewna - pistolet niskociśnieniowy |
| |
 |
| |
Pistolet automatyczny lakierniczy - malarski Kremlin A25F FLOWMAX |
| |
Technologia Flowmax® : Niezrównana niezawodność i uniwersalność zastosowań. Pistolet A25F Flowmax® powstał z myślą o intensywnym użytkowaniu. Szczelność pistoletu gwarantują bardzo trwałe uszczelnienia mieszkowe. Zalecany do pracy z farbami, klejami, produktami wodorozcieńczalnymi, produktami rozpuszczalnikowymi
i produktami UV. |
| |

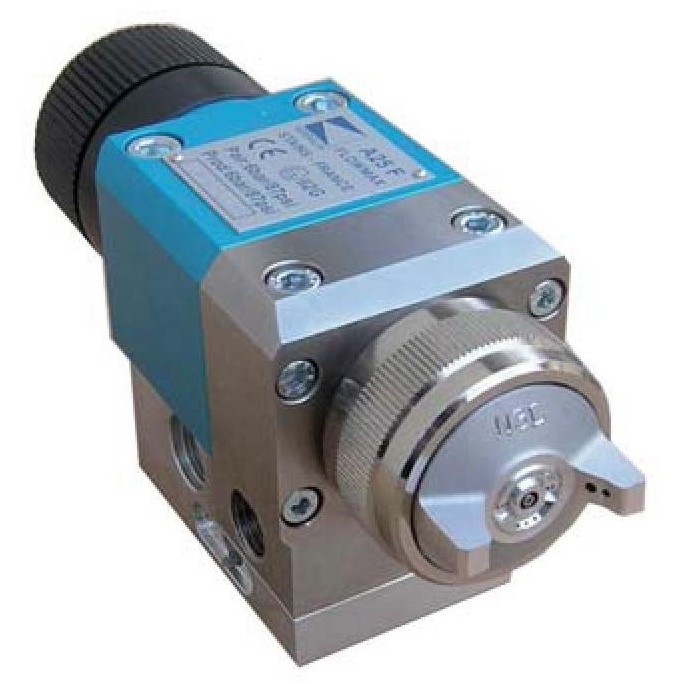

Pistolet Kremlin A25F FLOWMAX |
| |
| CECHY: |
- Doskonała jakość rozpylania z wybitną sprawnością nanoszenia
- Unikalna konstrukcja zaprojektowanych przejść płynu, z mieszkiem poziomym
- Zastosowanie mieszka uszczelniającego
- Przystosowany do materiałów na rozpuszczalnikach oraz wodorozcieńczalnych
- Objętość płukania zoptymalizowana przez technologię mieszka
- Budowa modułowa |
| |
| KORZYŚCI: |
- Doskonała jakość wykończenia
- Zredukowane koszty farby
- Czyste środowisko pracy
- Łatwe utrzymanie kabiny w czystości
- Optymalizacja płukania i cyrkulacji płynu
- Wzrost niezawodności
- Uniwersalność zastosowania odpowiada większym i unikalnym wymaganiom rynku
- Łatwe płukanie i oszczędności materiałów
- Korpus pistoletu jest łatwy do zdemontowania od podstawy: tylko 4 śruby do odkręcenia, bez potrzeby usuwania węży i zapewnienie optymalnej pozycji po serwisowaniu
- Demontaż i montaż bez usuwania węży |
| |
OPIS TECHNICZNY Pistoletu lakierniczego - malarskiego Kremlin A25F FLOWMAX |
| |
| Maksymalne ciśnienie powietrza wchodzącego (bar) |
6 |
| Maksymalne ciśnienie płynu (bar) |
6 |
| Ciśnienie powietrza sterującego (bar min) |
4 |
| Zalecane ciśnienie powietrza rozpylającego (bar) |
2 - 2,5 |
| Wydatek płynu (cm/min) |
W zależności od dyszy |
| Masa (g) (tylko pistolet) |
985 |
| Masa (g) (pistolet z podstawą) |
1280 |
| Maksymalna temperatura płynu (°C) |
50 |
| Zużycie powietrza (m3/h) |
24 (2,5 bar) |
| Korpus pistoletu |
Stal nierdzewna |
| Część mokra |
Stal nierdzewna, PTFE |
|
| |
ZŁĄCZKI do pistoletu automatycznego lakierniczego A25F Flowmax Kremlin |
| |
| Zasilanie |
Podstawa pistoletu |
Złączki w zestawie, niemontowane |
| Produkt (x2) |
F 1/4" NPS |
Kolankowa M 1/4" BSP - przewód Ø 6 x 8 |
| Powietrze sterujące |
F 1/8" NPS |
M 1/4" BSP - przewód Ø 4 x 6 |
| Powietrze rozpylające |
F 1/4" NPS |
Prawa M 1/4" BSP - M 1/4" NPS dla przewodu sterującego Ø wew. min. 8 mm |
|
| |
KONFIGURACJA ZESTAWU PISTOLET A 25F FLOWMAX® Z PODSTAWĄ |
| |
| Oznaczenie |
Typ rozpylacza |
Max. lepkość produktu w CA4 |
Dysza |
Natężenie przepływu (cm3/min) |
Szerokość strumienia z 20 cm (cm) |
Nr katalogowy |
| Rozmiar (mm) |
Minimalna |
Maksymalna |
| A25F Flowmax® |
07 N 3C |
20 - 30s |
0,7 |
200 |
10 |
24 |
151.260.809 |
| A25F Flowmax® |
09 N 3C |
20 - 30s |
0,9 |
250 |
10 |
26 |
151.260.810 |
| A25F Flowmax® |
12 N 3C |
20 - 30s |
1,2 |
300 |
10 |
34 |
151.260.811 |
|
| |
NUMER KATALOGOWY |
| |
| Lepkość produktu |
Oznaczenie |
Dysza |
Zużycie powietrza (m3/h) |
Natężenie przepływu (cm3/min) |
Szerokość strumienia z 20 cm |
Dysza |
Głowica |
Iglica |
| Rozmiar (mm) |
Minimalna |
Maksymalna |
Nr katalogowy |
Typ |
Nr katalogowy |
Nr katalogowy pour A25F |
| < 20 s |
07 N 3C |
0,7 |
22 |
180 |
6 |
35 |
134.021.100 |
N 3C |
132.021.750 |
033.420.100 |
| 09 N 3C |
0,9 |
22 |
250 |
6 |
35 |
134.020.100 |
N3C |
132.021.750 |
033.420.100 |
| 12 N 3C |
1,2 |
22 |
350 |
6 |
35 |
134.020.200 |
N3C |
132.021.750 |
033.420.100 |
| 07 N 23C |
0,7 |
22 |
180 |
6 |
35 |
134.021.100 |
N 23C |
132.021.700 |
033.420.100 |
| 09 N 23C |
0,9 |
22 |
250 |
6 |
35 |
134.020.100 |
N 23C |
132.021.700 |
033.420.100 |
| 12 N 23C |
1,2 |
22 |
350 |
6 |
35 |
134.020.200 |
N 23C |
132.021.700 |
033.420.100 |
| 07 LP 23 |
0,7 |
22 |
180 |
6 |
35 |
134.021.100 |
LP 23 |
132.060.100 |
033.420.100 |
| 209 LP 23 |
0,9 |
22 |
250 |
6 |
35 |
134.020.100 |
LP23 |
132.060.100 |
033.420.100 |
| 212 LP 23 |
1,2 |
22 |
350 |
6 |
35 |
134.020.200 |
LP 23 |
132.060.100 |
033.420.100 |
|
| |
| Podstawy |
| |
| Oznaczenie |
Nr katalogowy |
| Podstawa mocująca Ø 16 |
049.351.000 |
| Podstawa mocująca Ø 12 |
049.351.700 |
| Podstawa mocująca z regulacją do podstawy Ø 12 |
049.351.705 |
| Płaszcz ochronny do pistoletu (10 w opakowaniu) |
106.380.818 |
|
| |
| Zestaw do regulacji |
| |
| Oznaczenie zestawu |
Nr katalogowy zestawu |
| Zestaw do regulacji wielkości strumienia z oddalenia |
029.253.002 |
|
| |
| GŁOWICA N 3C |
| KONFIGURACJA ZESTAWU PISTOLET A 25F FLOWMAX® Z PODSTAWĄ |
| Oznaczenie |
Typ rozpylacza |
Max. lepkość produktu w CA4 |
Dysza |
Natężenie przepływu (cm3/min) |
Szerokość strumienia z 20 cm (cm) |
Nr katalogowy avec embase |
| Rozmiar (mm) |
Minimalna |
Maksymalna |
| A25F Flowmax® |
07 N 3C |
20 - 30s |
0,7 |
200 |
10 |
24 |
151.260.809 |
| A25F Flowmax® |
09 N 3C |
20 - 30s |
0,9 |
250 |
10 |
26 |
151.260.810 |
| A25F Flowmax® |
12 N 3C |
20 - 30s |
1,2 |
300 |
10 |
34 |
151.260.811 |
|
| |
| |
