AIRMIX AXZ pistolet lakierniczy - malarski automatyczny KREMLIN-REXSON

Pistolet automatyczny do malowania i lakierowania

AIRMIX AXZ pistolet lakierniczy - malarski automatyczny KREMLIN-REXSON

Pistolet automatyczny lakierniczy-malarski Kremlin AIRMIX AXZ Lekki i kompaktowy


OPIS TECHNICZNY Pistoletu automatycznego lakierniczego - malarskiego Kremlin AIRMIX AXZ

Maksymalne ciśnienie powietrza zasilającego (bar) 6
Ciśnienie produktu - maksymalne (bar) 120
Ciśnienie powietrza sterującego (bar min) 3
Zalecane ciśnienie robocze powietrza (bar) 1-3
Wydatek produktu (cc/min) W zależności od dyszy
Cieżar (g) (sam pistolet) 660
Korpus pistoletu Stop aluminium
Maksymalna temperatura produktu (°C) 50
Zużycie powietrza (m3/h) 3 - 5
Materiał mający kontakt z substancją Stop aluminium
Siedzisko Weglik


SERWIS oraz instrukcje do pistoletu automatycznego lakierniczego - malarskiego AIRMIX AXZ Kremlin Rexson


PISTOLET AXZ Z GŁOWICĄ BX 3, BEZ DYSZY - Nr. katalogowy 129.971.000

PISTOLET AXZ Z GŁOWICĄ BX 3, BEZ DYSZY - Schemat, rysunek, instrukcja

Lp. Nr. katalogowy Nazwa Ilość
1 905.120.902 Złącze pow. sterującego M 5 x 10 do węży 4 x 6 1
2 029.970.200 Obsada tylnych uszczelnień 1
3 129.979.902 - Uszczelka (opakowanie 10 szt) 1
4 129.479.913 - Uszczelka cylindra (opakowanie 10 szt) 1
5 050.102.513 Złączka produktu M 14 x 125 - M 1/2" x 20 F 1
6 050.314.201 Sprężyna 1
7
8		 029.970.100
129.971.003		 Tłok kompletny
- Uszczelka tłoka (opakowanie 10 szt.)		 1
1
9 029.970.004 Prowadnica iglicy 1
10 129.971.100 Wkład kompletny z uszczelką 1
11 129.971.002 - Uszczelka wkładu (opakowanie 10 szt) 1

W OPCJI
-- 049.351.000 Wspornik montażowy (Ø 16 - lg. 100 mm) 1
-- 049.030.021 Klucz płaski 1
-- 906.300.101 Szczotka duża uniwersalna 1


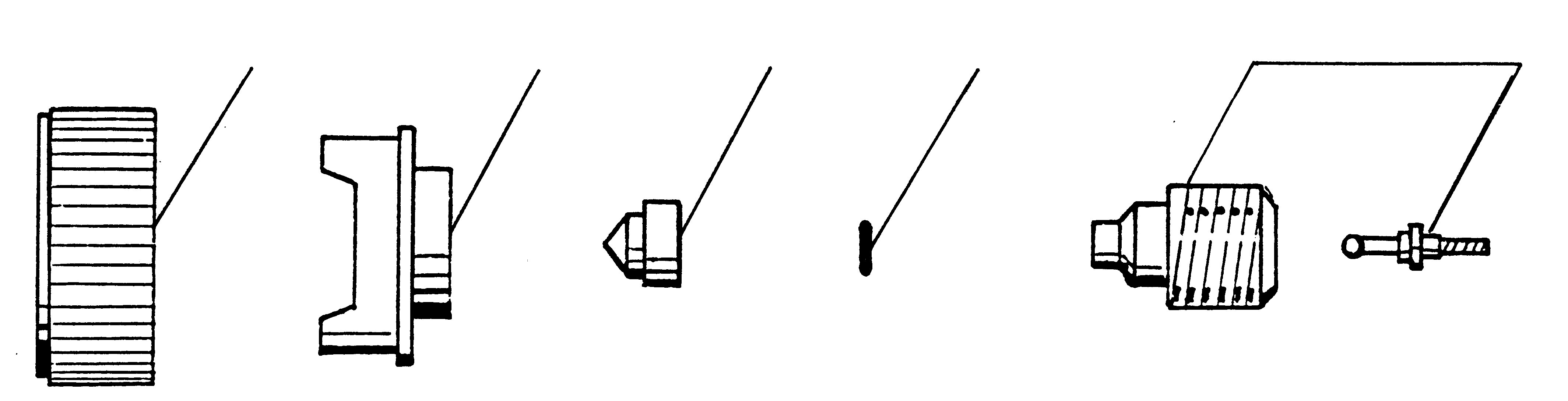

ROZPYLACZE DO PISTOLETU AXZ automatycznego lakierniczego - malarskiego Kremlin Rexson

Detal A
ROZPYLACZE DO PISTOLETU AXZ automatycznego lakierniczego - malarskiego Kremlin Rexson

lp. Nr. katalogowy Nazwa Ilość
12 032.730.104 Pierścień głowicy 1
13 132.520.810 Głowica BX 3 1
14 Patrz tabela poniżej Dysza 1
15 129.529.903 Uszczelka dyszy (PTFE) (opakowanie 10 szt) 1
16 029.520.400 Iglica i siedzisko kompletne 1

TABELA DYSZ

ROZMIAR Wydatek wody w l/mn

 Ø équiv. mm Numery siatek Mesh
 Szer.
strumienia z odl. 25 cm
 Min 7 cm 10 cm 13 cm 17 cm 21 cm

20
bar		 35
bar		 50
bar
Siatka filtra pistoletu Siatka filtra pompy Max 9 cm 12 cm 17 cm 21 cm 25 cm
03
04
06
09
12
14
20
30
45		 0,075
0,10
0,15
0,20
0,25
0,30
0,40
0,60
0,90		 0,10
0,15
0,20
0,30
0,35
0,40
0,50
0,75
1,15		 0,15
0,20
0,30
0,45
0,62
0,70
1,00
1,50
2,25		 0,18
0,23
0,28
0,33

0,41
0,50
0,61
0,73		 4
4
4
6
12
12
 2
2 lub 4
4 lub 6
6 lub 8
8 lub 12
8 lub 12
12
15
20		 Numer wygrawerowany na dyszy 03/033
04/033
06/033
09/033

14/033		 03/053
04/053
06/053


14/053

 03/073
04/073
06/073
09/073
12/073
14/073
20/073
30/073
45/073
04/093
06/093
09/093
12/093
14/093
20/093
04/113
06/113
09/113
12/113
14/113
20/113
30/113
45/113

Aby ustalić nr. katalogowy dyszy należy zastąpić krzyżyki przez wygrawerowany na dyszy numer, poprzedzony przez :134.5XX.XXX.
Przykład : aby zamówić dyszę 09/093, należy użyć numeru katalogowego: 134.509.093.

W OPCJI RÓWNIEŻ

Nr.katalogowy Nazwa Zastosowanie
132.600.400 Głowica BX 5 (hartowana – przeciwprzyczepna) Stała szerokosć strumienia
