Pompa lakiernicza, pompa malarska. Pompa 04.220 FLOWMAX SAMES Kremlin. |

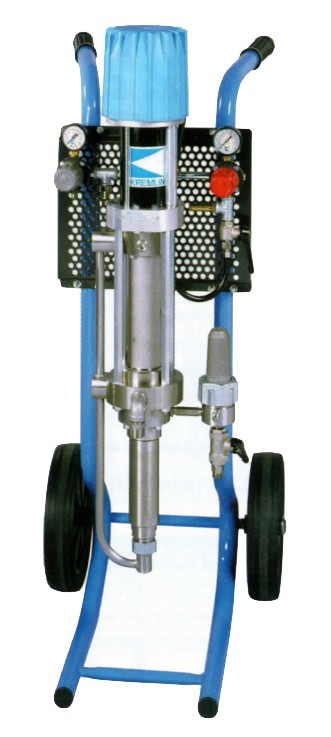

Pompa Tłokowa KREMLIN SAMES 04-220 ze stali szlachetnej wysokociśnieniowa cyrkulacyjna. Pompa lakiernicza, pompa malarska, pompa do lakieru, pompa do lakierowania, pompa do farb, pompa do malowania. |
| |
  |
| |

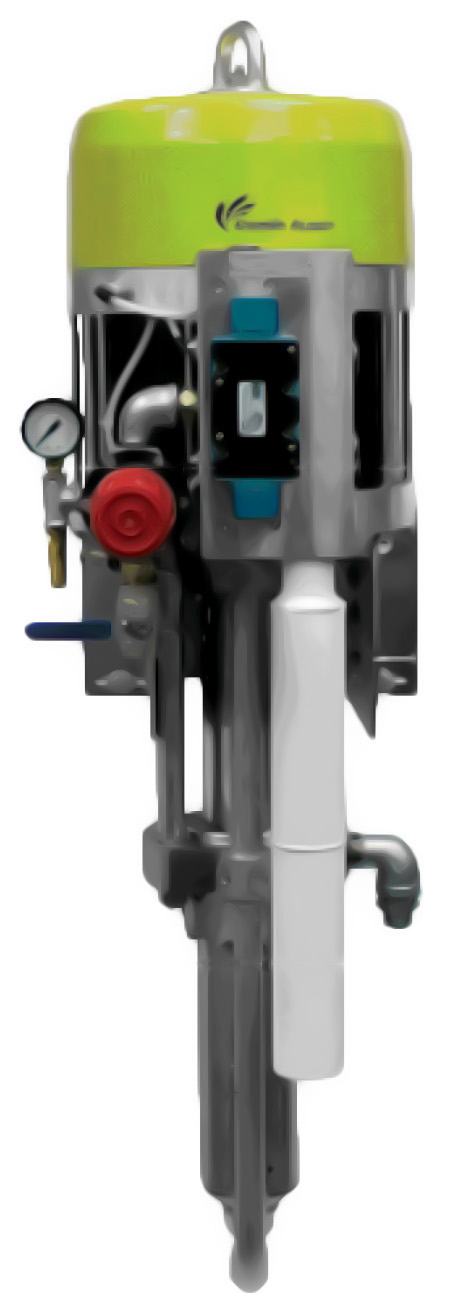

Pompa Kremlin 04-220 FLOWMAX. Pompa malarska, pompa lakiernicza, pompa do malowania, pompa do farb, pompa do lakieru, pompa do lakierowania. |
| |
| Pompa mieszkowa o dużej wydajności, bez uszczelnień zewnętrznych, do cyrkulacji i systemów automatycznych. Pompa mieszkowa o dużej wydajności, bez uszczelnień zewnętrznych. Do zasilania cyrkulacji i obsługi urządzeń automatycznych. Wersja z silnikiem Turbo przenaczona do intensywnej produkcji. |
| |
ZALETY pompy Kremlin 04-220 FLOWMAX |
- Wysoka niezawodność
- Minimum obsługi |
| |
OPIS TECHNICZNY Pompa Kremlin 04/220 FLOWMAX. Pompa lakiernicza, pompa malarska. |
| |
| Budowa |
Inox |
| Typ montażu - bez wyposażenia |
Tak |
| Typ montażu - naścienny |
Tak |
| Wysokość w mm |
1100 |
| Szerokość w mm |
400 |
| Głębokość w mm |
210 |
| Ciężar (wersja naścienna) w (kg) |
60 |
| Silnik powietrzny |
1000-4 |
| Skok w mm |
100 |
| Układ hydrauliczny |
200F |
| Stosunek sprężania |
4/1 |
| Natężenie przepływu w cyklu (cc) |
440 |
| Ilość cykli / l |
2,3 |
| Natężenie przepływu przy 20 cyklach na minutę (l) |
8,8 |
| Swobodne natężenie przepływu na minutę (l) |
26,4 |
| Maksymalne ciśnienie farby w barach |
24 |
| Maksymalna temperatura farby w (°C) |
50 |
| Ciśnienie powietrza eksploatacyjne (bar) |
1 - 6 |
| Maksymalne zużycie powietrza |
12,7 |
|
| |
| CECHY |
KORZYŚCI |
| Uszczelnienie poprzez 1 uszczelkę mieszkową o dużym skoku |
Doskonała niezawodność i trwałość Wyeliminowanie miseczek ze smarem Wyeliminowane ryzyko wycieków. Idealna szczelność układu - doskonała w pracy z katalizatorami wrażliwymi na wilgoć Przystosowany do produktów UV i wstępnie katalizowanych |
| Ergonomiczna budowa przepływu produktu |
Płynny przepływ dla szerokiej gamy produktów |
| Budowa ze stali szlachetnej |
Przystosowany do produktów wodorozcieńczalnych |
| Doskonale wyważony układ hydrauliczny |
Stałe natężenie przepływu |
| Ruchome uszczelnienie tłoka |
Bezpieczne zasysanie |
|
| |
Złączki do pompy 04.220 Kremlin Rexson |
| |
| Montaż |
Ssak |
Rura spustowa |
Regulator powietrza rozpylającego |
Regulator powietrzny ciśnienia produktu |
Filtr - wyjście pompy |
Nr katalogowy |
| Ścienny |
- |
- |
- |
• |
- |
151.862.200 |
| Ścienny Turbo |
- |
- |
- |
• |
- |
151.863.200 |
|
| |
WÓZEK, FILTR, SSAK I RURA SPUSTOWA |
| |
| Oznaczenie |
Nr katalogowy |
| Wózek, dwa wzmocnione ramiona, bez kraty |
051.231.000 |
| Ssak Ø25 rurka o długości 600mm |
049.597.100 |
| Zestaw filtra ze stali nierdzewnej 3/4" |
155.581.400 |
| Rura spustowa stal szlachetna złączka F 18 x 125 |
049.596.000 |
|
| |
| REGULATORY NISKIEGO CIŚNIENIA |
| |

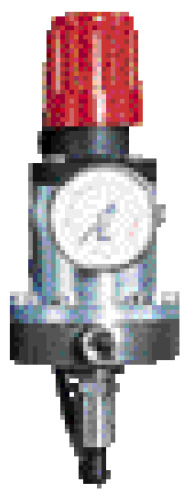

Regulator ciśnienia - ręczne sterowanie niskim ciśnieniem, Wykonany w całości ze stali nierdzewnej. Bardzo łatwy w czyszczeniu. |
| |
| Opis Techniczny |
| |
| Zakres ciśnienia (bar) |
Wlot |
40 max. |
| Wylot (zależnie od wersji) |
0,5 - 4 |
| Waga (kg) |
1,3 |
| Szerokość (cm) |
8,5 |
Wysokość (cm)
|
Duże przepływy
|
17 |
Mały przepływ
|
16,5 |
Część mokra
|
Stal nierdzewna, PTFE, węglik |
|
| |
 |
| |
Złączki regulatora dużego obiegu |
| |
| Złączka |
Wejście produktu |
M 1/4 NPS |
| Wejście produktu (bez reduktora) |
M 1/4 BSP |
| Wyjście produktu |
F 1/4 BSP (x2) |
|
| |
| Oznaczenie |
Manometr |
Nr katalogowy |
| Regulator ciśnienia małego obiegu |
- |
155.610.200 |
| Regulator ciśnienia małego obiegu |
• |
155.610.209 |
| Regulator ciśnienia dużego obiegu |
- |
155.610.250 |
| Regulator ciśnienia dużego obiegu |
• |
155.610.259 |
|
| |

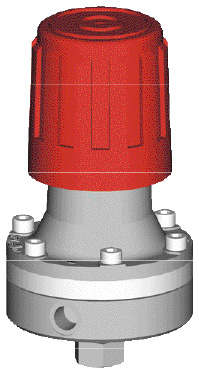

Regulator ciśnienia - sterowany powietrzem |
| Dostępny w wersji ze stali nierdzewnej lub z powłoką zapobiegającą przed przyleganiem farby. Bardzo łatwy w czyszczeniu. Wersja sterowana ręcznie pozwala na bardzo precyzyjną regulację i uzyskanie doskonale stabilnego natężenia przepływu. |
| |
| Zakres ciśnienia (bar) |
Wejście |
Mały przepływ |
40 max |
| Duży obieg |
6 max |
| Regulacja ręczna |
10 max |
| Wyjście |
0,5 -4 bar |
| Powietrze sterujące |
6 max |
| Część mokra |
Stal nierdzewna, PTFE, węglik |
|
| |
 |
| |
Złączki i wymiary regulatora ciśnienia małego obiegu. |
| |
| Złączka |
Wejście produktu |
F 1/4" NPS |
| Wyjście produktu |
F 1/4" BSP |
| Wlot powietrza (sterowanie) |
F 1/8" BSP |
| Waga (kg) |
1 |
| Szerokość (cm) |
8,5 |
| Wysokość (cm) |
7,3 |
|
| |
| Złączki i wymiary regulatora ciśnienia dużego obiegu. |
| |
| Złączka |
Wejście produktu |
M 1/4" BSP + (M18x125, M3/8" NPS, M3/8"BSP) |
| Wyjście produktu |
F 1/4 BSP |
| Wlot powietrza (sterowanie) |
F 1/8 BSP |
| Waga (kg) |
1 |
| Wysokość (cm) |
7,3 |
| Szerokość (cm) |
8,5 |
|
| |
 |
| |
| Złączki i wymiary regulatora sterowanego powietrzem. |
| |
| Złączka |
Wejście produktu |
M 1/4" BSP + (M18x125, M3/8" NPS, M3/8"BSP) |
| Wyjście produktu |
F 1/4" BSP |
| Waga (kg) |
1,6 |
| Wysokość (cm) |
20 |
| Szerokość (cm) |
8,5 |
|
| |
| Oznaczenie |
Materiał |
Nr katalogowy |
| Reguator ciśnienia sterowany powietrzem |
mały obieg ze stali nierdzewnej |
155.610.230 |
| Reguator ciśnienia sterowany powietrzem |
duży obieg ze stali nierdzewnej |
155.610.050 |
| Reguator ciśnienia sterowany powietrzem |
nieprzylegający |
055.370.100 |

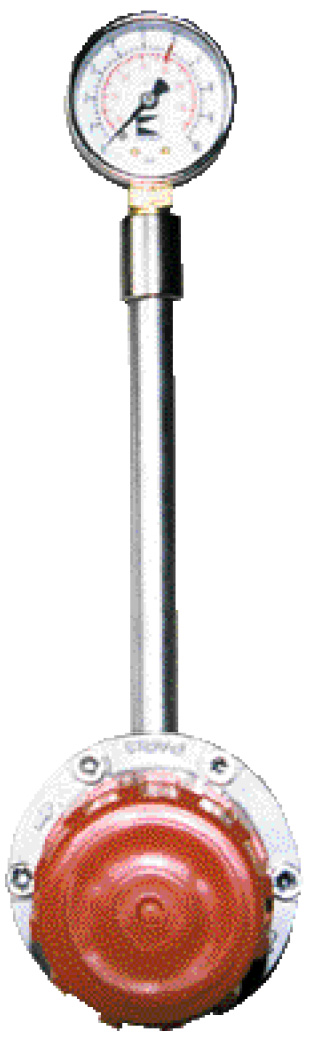

| Reguator ciśnienia sterowany powietrzem z manometrem kontrolnym |
stal nierdzewna |
155.610.060 |
|
| |

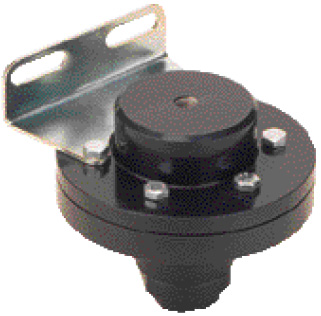

Rozprężony regulator powietrza. Dostępny w wersji ze stali nierdzewnej sterowany ręcznie. |
| |
| OPIS TECHNICZNY |
| Ciśnienie (bar) - regulacja produktu |
4 max |
| Waga (kg) |
1,3 |
| Szerokość (cm) |
8,5 |
| Wysokość (cm) |
16,8 |
| Część mokra |
Stal nierdzewna, PTFE, węglik |
|
 |
| |
| ZŁĄCZKI |
| Złączka |
Wejście produktu |
F 1/4" BSP |
| Wyjście produktu |
M 1/4" BSP + (M18x125, M3/8"NPS, M 3/8"BSP) |
|
| |
| KONFIGURACJA |
| Oznaczenie |
Nr katalogowy |
| Regulator rozprężny |
155.610.100 |
| Opcje |
- |
| - podstawa do montażu na ścianie |
016.200.010 |
| - kontrola ciśnienia : złączka kolanowa MF 1/4 stal nierdzewna |
050.470.101 |
| rurka ze stali nierdzewnej |
050.081.701 |
| uchwyt ze stali nierdzewnej |
050.470.301 |
| manometr |
910.011.402 |
|
|
| |
| Filtry 60 Barów |
| |
Filtry 60 Barów - Konfiguracja do Pompy Kremlin Rexson 04.220 |
| |
| Oznaczenie |
Nr katalogowy |
| Złączka filtra dł. 70mm (MM 3/8" NPT) |
055.580.301 |
| Podstawa do montażu ściennego i śruba do filtrów 3/8", 3/4" i 1" z 9-cyfrowymi numerami katalogowymi |
155.190.105 |
|
| |
 |
| |
KONFIGURACJA FLITRÓW 60 BARÓW |
| |
| Oznaczenie |
Maksymalne ciśnienie produktu (bar) |
Sito filtra ze stali szlachetnej |
Wlot |
Gwintowanie Wylot |
Rura spustowa |
Nr katalogowy |
| Filtr ze stali nierdzewnej 3/8" bez wyposażenia |
60 |
6 |
F 3/8" NPT (x1) |
F 3/8" NPT (x2) |
F 3/8" G cuve (x1) |
155.580.500 |
| Filtr ze stali nierdzewnej 3/8" bez wyposażenia 3/8" wyposażony |
60 |
6 |
M 1/4" NPT |
M 1/2" JIC(1) |
M 18x125 |
155.580.510 |
|
| |

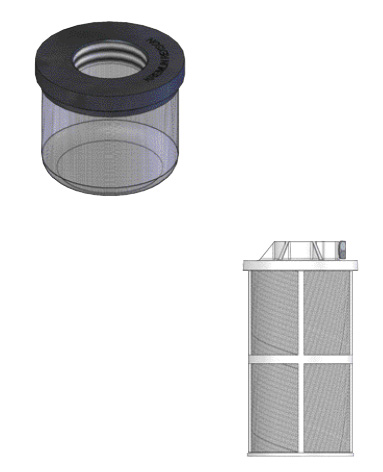

Filtry do SSAKÓW - konfiguracja pompa 04.220 Kremlin Rexson |
| |
| Pompa |
Wysokość (mm) |
Średnica zewnętrzna (mm) |
Materiał |
Rozmiar filtra |
Nr katalogowy |
| Micron |
Mesh |
| PMP150 / 02.75 |
60 |
40 |
Poliamid |
300 |
50 |
051.531.600 |
| PDM 01.75 / 04.120 / 04.120F |
40 |
48 |
Stal nierdzewna |
1000 |
15 |
149.596.152 |
| 04.220 F |
112 |
66 |
Poliamid |
1000 |
15 |
149.591.400 |
|
| |
 |
| |
Sitka i wkłady do filtrów produktu - KONFIGURACJA SITEK (POWIERZCHNIA FILTRUJĄCA 65CM2)
|
| |
| KONFIGURACJA SITEK (POWIERZCHNIA FILTRUJĄCA 65CM2) |
| Numer filtra |
Rozmiar filtra |
Rozmiar dyszy |
Nr katalogowy |
| Micron |
Mesh |
| 1 |
40 |
325 |
3 |
000.161.101 |
| 2 |
74 |
200 |
4 |
000.161.102 |
| 3 |
90 |
170 |
4 |
000.161.103 |
| 4 |
100 |
140 |
4 |
000.161.104 |
| 6 |
168 |
85 |
6 |
000.161.106 |
| 8 |
210 |
70 |
09 & 14 |
000.161.108 |
| 12 |
280 |
55 |
20 |
000.161.112 |
| 15 |
360 |
45 |
30 & 45 |
000.161.115 |
| 20 |
510 |
30 |
< 68 |
000.161.020 |
| 30 |
750 |
20 |
< 68 |
000.161.030 |
|
| |
| |
