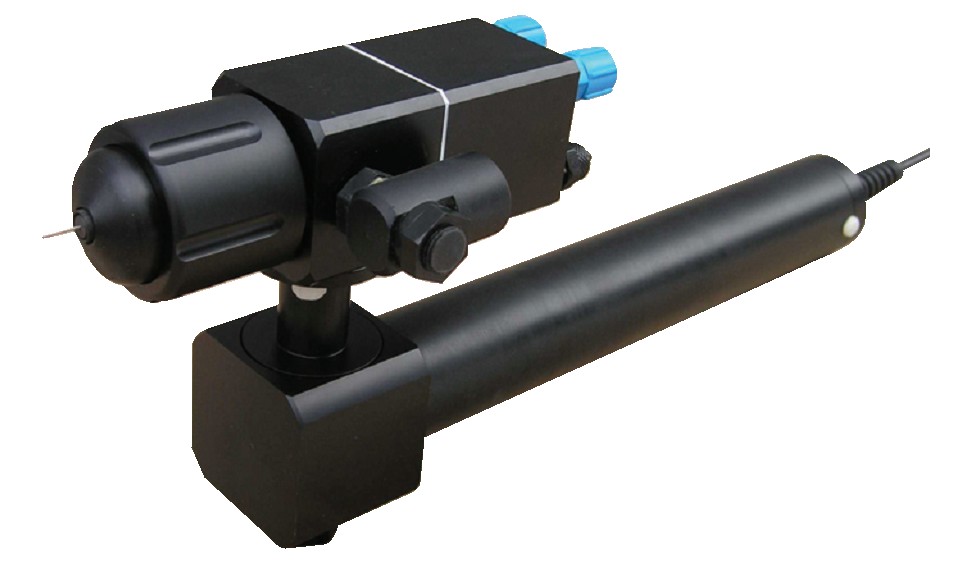

KAV pneumatyczny pistolet lakierniczy automatyczny elektrostatyczny KREMLIN-REXSON |
Pistolet automatyczny elektrostatyczny Kremlin Rexson |
| |
 |
| Nowa genereacja automatycznych pistoletów elektrostatycznych. Obrotowy strumień pozwala na optymalne wykończnia załamań złożonych powierzchni. Strumień wirujący dla optymalnegoefektu "otaczania". |
| |
| Zgodny z Dyrektywą ATEX: |
| INERIS 04 ATEX 0093X, II 2 G, EEX 0,24 mJ. Do pracy w strefe 1. |
| |
| CECHY |
KORZYŚCI |
| Ograniczona ilość części |
Uproszczona konserwacja |
Nowa belka generatora z indeksacją trzech pozycji
pistoletu (-45° , 0 , 45°) |
Pewny montaż w systemie automatycznym |
| Belka generatora blisko pistoletu |
Brak kabla wysokiego napięcia - łatwość obsługi |
Regulacja napięcia ze zintegrowanym systemem
bezpieczeństwa |
Możliwość dopasowania efektu elektrostatycznego
do parametrów malowanego elementu i używanego
produktu |
| Standardyzacja głowic i dysz |
Szybka konserwacja, ograniczenie niezbędnych części
zamiennych |
|
| |
Opis techniczny pistoletu elektrostatycznego lakierniczego automatycznego Kremlin - Rexson KAV. |
| |
| Maksymalne ciśnienie produktu (barów) |
6 |
| Zalecane ciśnienie powietrza użytkowego (barów) |
6 |
| Ciśnienie powietrza sterującego (barów, minimum) |
4 |
| Waga |
bez przewodu i kabla (g) |
1100 wraz z belką generatora |
| Natężenie przepływu (l/min) |
0,22 |
| Szerokość strumienia (cm) |
20 |
| Długość całkowita (cm) |
340 |
| Lepkość produktu |
40s max. |
| Napięcie w elektrodzie |
85 kV max |
| Maksymalne nateżenie prądu |
100 µA |
| Temperatura maksyamalna (°C) |
60 |
| Część mokraa |
Poliacetal, stal nierdzewna, węglik |
|
| |
Złączki do pistoletu elektrostatycznego lakierniczego KAV Kremlin Rexson |
| |
| Złączka |
Powietrze |
Rozpylające (poliamid 6x8), sterujące (poliamid 4x6) |
| Produkt (opór właściwy > 5Mohms.cm) |
M 1/2 JIC |
| Produkt (opór właściwy < 5Mohms.cm) |
F 1/2 JIC |
|
| |
Głowica do pistoletu elektrostatycznego KMV |
| Konfiguracja pistoletów KAV |
| |
| Oznaczenie |
Głowica |
Dysza |
Natężenie przepływu
(l/min) |
Długość kabla
elektrycznego (m) |
Nr katalogowy |
| KAV z belką generatora |
KMV |
Strumień obrotowy |
0,22 |
12 |
135.397.730 |
| KAV bez belki generatora |
KMV |
Strumień obrotowy |
0,22 |
- |
129.397.300 |
|
| |
Głowice, dysze i iglice do KAV |
| TABLICA DYSZ, GŁOWIC I IGLIC DO PISTOLETÓW PNEUMATYCZNYCH |
| |
| Typ pistoletu |
Głowica bez pierścienia |
Dysza |
Iglica |
| Typ |
Zużycie powietrza |
Nr katalogowy głowicy |
Rozmiar (mm) |
Nr katalogowy dyszy |
Nr katalogowy |
| KAV |
KAV |
16 Nm3/h dla 4 barów |
129.277.354 |
Strumień obrotowy 1000 cm3/m bara n dla 1,5 |
129.277.040 |
129.397.311 |
|
| |
| Pierścień Głowicy |
| |
| Oznaczenie |
Nr katalogowy |
| Pierścień głowicy dla KMV/KAV |
129.277.370 |
|
| |
| |
