M22 G HTI pistolet lakierniczy, pistolet malarski, pistolet niskociśnieniowy SAMES Kremlin. |
Kremlin M22 G HTI Pistolet do malowania, pistolet do farb, pistolet malarski, pistolet do lakieru, pistolet lakierniczy, pistolet do lakierowania, SAMES Kremlin, KREMLIN-REXSON |
| |
 |
| |
| Pistolet grawitacyjny KREMLIN M22 G HTi wprowadzany, polecany jest dla uzyskiwania wysokiej jakości powłok przy wysokiej sprawności przenoszenia oraz wybitnym komforcie pracy operatora. Dostępny z 2 głowicami rozpylającymi do wyboru; EP 5 dla trudnych do atomizacji produktów malarskich takich jak high solids i wodorozcieńczalnych albo E5 K HVLP dla optymalnej sprawności i HVLP minimalizacji mgły lakierniczej. |
| |
Pistolet lakierniczy Kremlin M22 G HTI |
| |
| CECHY: |
- Nowy budowa i ergonomiczne rozwiązania
- Przepusty produktu ze stali nierdzewnej
- Wyjątkowa budowa głowicy rozpylającej
- Wysoka sprawność przenoszenia
- Drobny gwint wkładu uszczelniającego
- Gowica z systemem Easy-Adjust łatwego ustawiania jej pozycji
- Mniejsza ilość części
- Wybór z 2 dostępnych kubków o pojemności 0,6 |
| |
| KORZYŚCI: |
- Dostosowanie do produktów wodorozcieńczalnych itp.
- Jakość rozpylania doskonałym, równomiernym strumieniem
- Znaczna oszczędność produktu i ochrona środowiska
- Kontrola przepustowości iglicy zapewniająca większą szczelność |
| |
OPIS TECHNICZNY Pistoletu Kremlin M22 G HTI pistolet do malowania, pistolet do farb, pistolet malarski, pistolet do lakieru, pistolet lakierniczy, pistolet do lakierowania, SAMES Kremlin, KREMLIN-REXSON |
| |
| Natryskiwane materiały |
Praktycznie wszystkie farby i lakiery |
| Korpus pistoletu |
Aluminium kute, anodyzowane |
| Max ciśnienie powietrza wchodzącego (bar) |
6 |
| Zalecane ciśnienie powietrza rozpylającego (bar) |
Dla głowicy EP5: 2 - 3
Dla głowicy E5 K HVLP: 1,5 - 2,5 |
| Zużycie powietrza (m3/h) |
EP5: 20,2 przy ciśn. powietrza 2,5 bar
E5 K HVLP: 27,2 ciśn. powietrza 2 bar |
| Masa (g) |
680 |
| Maksymalna temperatura płynu (°C) |
50 |
| Sprawność przenoszenia w % (EN 13966-1) |
Dla głowicy EP5: 74%
Dla głowicy E5 K HVLP: 76 |
| Dysza |
Stal nierdzewna |
| Iglica |
Stal nierdzewna |
| Mokra część |
Stal nierdzewna/Aluminium |
|
| |
| Najnowszy z gamy pistoletów HTi do wykończeń o bardzo wysokiej jakości i wyjątkowym komforcie pracy. Dostępny z dwoma typami rozpylaczy : jednym zalecanym do produktów wodorozcieńczalnych (E5 K HVLP) i jednym zalecanym do produktów o dużej zawartości suchej masy (EP5). |
| |
| CECHY |
KORZYŚCI |
| Nowa budowa i ergonomiczne rozwiązania |
Pistolet jest jak przedłużenie ręki operatora, który może skupić się wyłącznie na malowaniu i jakości wykończenia |
| Mniejszy wysiłek przy naciskaniu spustu |
Przystosowany do produktów wodorozcieńczalnych strumieniem |
| Przejście produktu ze stali szlachetnej |
Niezrównana jakość rozpylania równomiernym |
| Unikalna budowa głowicy rozpylającej |
Wysoka oszczędność produktu - przyjazny środowisku naturalnemu |
| Wysoka efektywność przenoszenia |
Kontrola momentu dokręcenia iglicy zapewnia większą szczelność |
| Drobny gwint dławnicy |
Pozwala regulować głowicę bez luzowania pierścienia zaciskającego |
| Głowica z systemem łatwego ustawiania pozycji (Easy-adjust) |
Uproszczona konserwacja |
| Mniejsza iilość części |
Poliacetalowy, biały kubek do farb wodnych i rozpuszczalnikowych |
| Wybór dwóch typów kubków o pojemności 0,6l |
Szary kubek z tworzywa PEHD do materiałów wstępnie katalizowanych oraz PU |
|
| |
| ZŁĄCZKI |
| Złączka |
Wlot powietrza |
M 1/4" NPS (+ M 1/4" BSP) |
| |
Wejście produktu (Kubek grawitacyjny) |
- |
|
| |
| GŁOWICA E5 K HVLP |
KONFIGURACJA PISTOLETU M22 G HTI SAMES Kremlin z GŁOWICĄ E 5 K HVLP
|
| Max. lepkość produktu wCA4 |
Typ rozpylacza |
Dysza Rozmiar (mm) |
Natężenie przepływu (cm3/min) |
Szerokość strumienia z 20 cm (cm) |
Kubek |
Nr katalogowy |
| |
- |
- |
|
- |
Poliacetal 0,6l (biały) |
136.130.100 |
| |
- |
- |
|
- |
PEHD 0,6l (Szary) |
136.131.100 |
| - |
12 E5 K HVLP |
1,2 |
128 |
22 |
Poliacetal 0,6l (biały) |
136.130.101 |
| PEHD 0,6l (Szary) |
136.131.101 |
| - |
13 E5 K HVLP |
1,3 |
170 |
25 |
Poliacetal 0,6l (biały) |
136.130.102 |
| PEHD 0,6l (Szary) |
136.131.102 |
| < 20 s |
14 E5 K HVLP |
1,4 |
216 |
31 |
Poliacetal 0,6l (biały) |
136.130.103 |
| PEHD 0,6l (Szary) |
136.131.103 |
| 20 - 40 s |
15 E5 K HVLP
|
1,5 |
245 |
35 |
Poliacetal 0,6l (biały) |
136.130.104 |
| PEHD 0,6l (Szary) |
136.131.104 |
| > 40s |
18 E5 K HVLP
|
1,8 |
260 |
36,5 |
Poliacetal 0,6l (biały) |
136.130.105 |
| PEHD 0,6l (Szary) |
136.131.105 |
| > 40 s |
22 E5 K HVLP
|
2,2 |
280 |
38 |
Poliacetal 0,6l (biały) |
136.130.106 |
| PEHD 0,6l (Szary) |
136.131.106 |
|
| |
| ROZPYLACZE E5 KHVLP DO PISTOLETÓW M22 G HTI SAMES Kremlin. |
| Max. Lepkość produktu w CA4 |
Dysza Rozmiar (mm) |
Zużycie powietrza (m3/h) |
Natężenie przepływu (cm3/min) |
Szerokość strumienia z 20 cm (cm) |
Rozpylacz |
Dysza |
Głowica |
Iglica |
| Rozmiar Dysza Głowica Iglica |
(mm) Typ Nr katalogowy |
| < 20 s |
1,2 |
27,2 |
128 |
22 |
12 E5 KHVLP |
031.130.001 |
134.130.300 |
132.130.100 |
033.130.100 |
| 1,3 |
170 |
25 |
13 E5 KHVLP |
031.130.002 |
134.130.400 |
132.130.100 |
033.130.100 |
| 1,4 |
216 |
31 |
14 E5 KHVLP |
031.130.003 |
134.130.500 |
132.130.100 |
033.130.200 |
20 - 40 s
|
1,5 |
245 |
35 |
15 E5 KHVLP |
031.130.004 |
134.130.600 |
132.130.100 |
033.130.200 |
| 1,8 |
260 |
36,5 |
18 E5 KHVLP |
031.130.005 |
134.130.700 |
132.130.100 |
033.130.200 |
| > 40 s |
2,2 |
280 |
38 |
22 E5 KHVLP |
031.130.006 |
134.130.800 |
132.130.100 |
033.130.300(1) |
|
| |
| GŁOWICA EP5 |
| KONFIGURACJA PISTOLETU M22 G HTI Z GŁOWICĄ EP 5 |
| Max. lepkość produktu w CA4 |
Typ rozpylacza |
DyszaRozmiar (mm) |
Natężenie przepływu (cm3/min) |
Szerokość strumienia z 20 cm (cm) |
Kubek |
Nr katalogowy |
| - |
- |
- |
- |
- |
Poliacetal 0,6l (biały) |
136.130.100 |
| - |
- |
- |
- |
- |
PEHD 0,6l (Szary) |
136.131.100 |
| < 20 s |
12 EP 5 |
1,2 |
141 |
21 |
Poliacetal 0,6l (biały) |
136.130.111 |
| PEHD 0,6l (Szary) |
136.131.111 |
| 13 EP 5 |
1,3 |
176 |
22 |
Poliacetal 0,6l (biały) |
136.130.112 |
| PEHD 0,6l (Szary) |
136.131.112 |
| 14 EP 5 |
1,4 |
225 |
28 |
Poliacetal 0,6l (biały) |
136.130.113 |
| PEHD 0,6l (Szary) |
136.131.113 |
| 20 - 40 s |
15 EP 5 |
1,5
|
255 |
29 |
Poliacetal 0,6l (biały) |
136.130.114 |
| PEHD 0,6l (Szary) |
136.131.114 |
18 EP 5
|
1,8
|
278
|
30,5
|
Poliacetal 0,6l (biały) |
136.130.115 |
| PEHD 0,6l (Szary) |
136.131.115 |
| > 40 s |
22 EP 5 |
2,2 |
280 |
32 |
PEHD 0,6l (Szary) |
136.131.116 |
| Poliacetal 0,6l (biały) |
136.130.116 |
|
| |
ZESTAWY SERWISOWE
|
| Oznaczenie |
Nr katalogowy |
| Zestaw uszczelek |
129.130.901 |
| Zestaw naprawczy (zawierający zestaw uszczelek) |
129.130.902 |
|
| |
SERWIS |
AIRSPRAY GUN, Model M 22
HTi : Gun with high transfer efficiency
HPA : Gun with high spraying quality |
| |
 |
| |
| white cup |
HTi (K HVLP) |
# |
HTi |
# |
HPA |
# |
| M 22 |
(¤) |
136.130.100 |
(¤) |
136.130.100 |
(¤) |
136.135.100 |
| + |
+ 12 E5 KHVLP |
136.130.101 |
+ 12 EP 5 |
136.130.111 |
+ 12 EN 5 |
136.135.101 |
|
+ 13 E5 KHVLP |
136.130.102 |
+ 13 EP 5 |
136.130.112 |
+ 13 EN 5 |
136.135.102 |
| |
+ 14 E5 KHVLP |
136.130.103 |
+ 14 EP 5 |
136.130.113 |
+ 14 EN 5 |
136.135.103 |
|
+ 15 E5 KHVLP |
136.130.104 |
+ 15 EP 5 |
136.130.114 |
+ 15 EN 5 |
136.135.104 |
|
+ 18 E5 KHVLP |
136.130.105 |
+ 18 EP 5 |
136.130.115 |
+ 18 EN 5 |
136.135.105 |
|
+ 22 E5 KHVLP |
136.130.106 |
+ 22 EP 5 |
136.130.116 |
+ 22 EN 5 |
136.135.106 |
|
| grey cup |
(¤) |
136.131.100 |
(¤) |
136.131.100 |
(¤) |
136.136.100 |
| + |
+ 12 E5 KHVLP |
136.131.101 |
+ 12 EP 5 |
136.131.111 |
+ 12 EN 5 |
136.136.101 |
| |
+ 13 E5 KHVLP |
136.131.102 |
+ 13 EP 5 |
136.131.112 |
+ 13 EN 5 |
136.136.102 |
| |
+ 14 E5 KHVLP |
136.131.103 |
+ 14 EP 5 |
136.131.113 |
+ 14 EN 5 |
136.136.103 |
| |
+ 15 E5 KHVLP |
136.131.104 |
+ 15 EP 5 |
136.131.114 |
+ 15 EN 5 |
136.136.104 |
| |
+ 18 E5 KHVLP |
136.131.105 |
+ 18 EP 5 |
136.131.115 |
+ 18 EN 5 |
136.136.105 |
|
+ 22 E5 KHVLP |
136.131.106 |
+ 22 EP 5 |
136.131.116 |
+ 22 EN 5 |
136.136.106 |
|
| |
| Gun without Projector |
| |
| Projector (Ind. 1+7+11) |
| Ind. 1+7+11 |
# |
Ind. 1+7+11 |
# |
Ind. 1+7+11 |
# |
| 12 E 5 K HVLP |
031.130.001 |
12 EP 5 |
031.130.011 |
12 EN 5 |
031.135.001 |
| 13 E 5 K HVLP |
031.130.002 |
13 EP 5 |
031.130.012 |
13 EN 5 |
031.135.002 |
| 14 E 5 K HVLP |
031.130.003 |
14 EP 5 |
031.130.013 |
14 EN 5 |
031.135.003 |
| 15 E 5 K HVLP |
031.130.004 |
15 EP 5 |
031.130.014 |
15 EN 5 |
031.135.004 |
| 18 E 5 K HVLP |
031.130.005 |
18 EP 5 |
031.130.015 |
18 EN 5 |
031.135.005 |
| 22 E 5 K HVLP |
031.130.006 |
22 EP 5 |
031.130.016 |
22 EN 5 |
031.135.006 |
|
| |
| Air Cap |
| |
| Aircap(ind. 1) |
| Ind.1 |
# |
Ind.1 |
# |
Ind.1 |
# |
| E 5 K HVLP |
132.130.100 |
EP 5 |
132.130.300 |
EN 5 |
132.130.200 |
|
| |
| Nozzle (ind. 7) |
Needle |
| Ind. 7 |
Ø (mm / ") |
# |
Ind. 11 |
| 12 |
1,2 / 0.047 |
134.130.300 |
07 - 09 - 12 - 13 |
| 13 |
1,3 / 0.051 |
134.130.400 |
| 14 |
1,4 / 0.055 |
134.130.500 |
14 - 15 - 18 |
| 15 |
1,5 / 0.059 |
134.130.600 |
| 18 |
1,8 / 0.071 |
134.130.700 |
22 - 27 |
| 22 |
22 / 0.087 |
134.130.800 |
|
| |

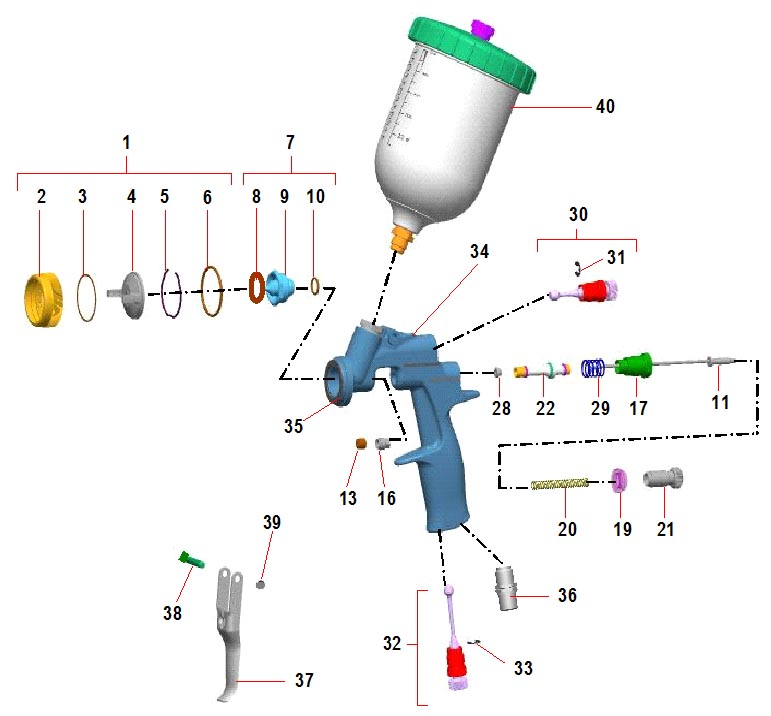

| Parts Idetification List |
| |
| Ind |
# |
Description |
Qté |
| * 1 |
- |
Aircap assembly (refer to chart) |
1 |
| 2 |
029.130.005 |
Aircap ring |
1 |
| 3 |
129.080.007 |
Seal, aircap (pack of 2) |
1 |
| 4 |
NCS / NSS |
Aircap only |
1 |
| 5 |
032.200.103 |
Stop ring |
1 |
| 6 |
150.040.309 |
Seal, ring (pack of 10) |
1 |
| * 7 |
- |
Nozzle assembly (refer to chart) |
1 |
| 8 |
129.130.004 |
Distribution ring (pack of 5) |
1 |
| 9 |
NCS / NSS |
Nozzle |
1 |
| 10 |
129.209.902 |
Seal, nozzle (pack of 5) |
1 |
| * 11 |
- |
Needle (refer to chart) |
1 |

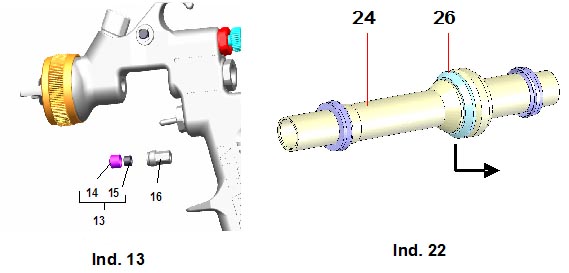

| 13 |
129.130.903 |
Packing, needle (x 5) |
1 |
| 14 |
NCS / NSS |
Seat |
1 |
| 15 |
NCS / NSS |
Bearing |
1 |
| 16 |
029.130.006 |
Packing holder |
1 |
| 17 |
029.030.003 |
Sleeve, needle stop |
1 |
| 19 |
029.080.003 |
Milled nut, M 12x100 |
1 |
| 20 |
050.311.248 |
Spring, needle |
1 |
| 21 |
029.080.006 |
Needle stop |
1 |
| 22 |
129.030.020 |
Air valve assembly |
1 |
| 24 |
NCS / NSS |
Body, air valve |
1 |
| 26 |
129.030.022 |
Seal, air valve (x 10) |
1 |
|
| |
 |
| |
| Ind |
# |
Description |
Qté |
| 28 |
129.030.026 |
Carrier (pack of 5) |
1 |
| 29 |
050.311.321 |
Spring, valve |
1 |
| 30 |
129.130.030 |
Air adjuster assembly |
1 |
| 31 |
902.202.102 |
Ring, 6 |
1 |
| 32 |
129.130.020 |
Air adjuster assembly |
1 |
| 33 |
902.202.102 |
Ring, 6 |
1 |
| 34 |
- |
Gun body : |
1 |
|
129.130.010 |
HTI |
1 |
|
129.135.010 |
HPA |
1 |
| 35 |
129.130.003 |
Distribution ring (pack of 5) |
1 |
| 36 |
050.102.624 |
Air fitting, M 1/4 NPS |
1 |
| - |
050.102.217 |
Air fitting, M 1/4 BSP |
1 |
| 37 |
029.130.002 |
Trigger |
1 |
| * - |
129.130.904 |
Spindle, trigger + screw (pack of 5) |
1 |
| 38 |
NCS / NSS |
Spindle, trigger |
1 |
| 39 |
NCS / NSS |
Screw, HM 4x8(stainless steel) |
1 |

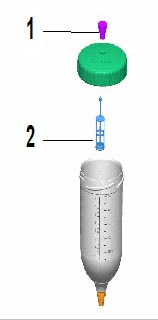

| * 40 |
139.270.200 |
White gravity cup (0,6 l) |
1 |
| * 40 |
139.270.250 |
Grey gravity cup (0,6 l) |
1 |

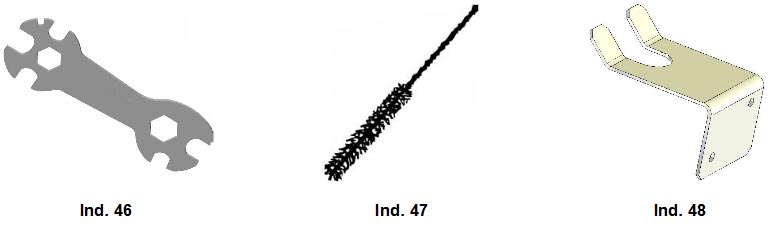

| 46 |
049.030.042 |
Gun wrench |
1 |
| 47 |
906.300.101 |
Large size brush |
1 |
| 48 |
049.221.900 |
Wall gun support |
1 |
|
| |
 |
| On Request |
| |
| * |
129.130.901 |
Package of seals
(ind. 3, 6, 10, 13, 26, 31, 33 + grease tube) |
1 |
| * |
129.130.902 |
Servicing kit
(ind. 16, 17, 19, 20, 21, 22, 28, 29, 32, 35, 38, 39 + package of seals) |
1 |
|
| |
 |
| Ind |
# |
Description |
Qté |
| * 1 |
139.270.210 |
Drip-free system (x 5) |
1 |
| * 2 |
139.270.220 |
Screen (pack of 5) |
1 |
|
| |
* Preceding the index number denotes a suggested spare part.
N S S : Denotes parts are not serviceable separately |
| |
| Ind |
# |
Description |
Qté |
| * 11 |
033.130.400 |
Needle 07P–09P–12P-13P |
1 |
| * - |
129.140.092 |
Needle-end (pack of 5) |
1 |
| * 11 |
033.130.500 |
Needle 14P-15P-18P |
1 |
| * - |
129.140.093 |
Needle-end (pack of 5) |
1 |
|
| |
|
150.070.560 |
Handle gauge
(fittings : 1/4 NPS male - 1/4 NPS female) |
|
049.221.800 |
Wall or table gun support for gravity guns |
| |
139.280.200 |
Cup 0.25 l |
| 139.270.210 |
Drip-free system (x5) |
| 139.270.220 |
Screen (pack of 5) |
| |
668-668-597 |
E 5 KHVLP test aircap with gauges |
|
| |
| |
| |
